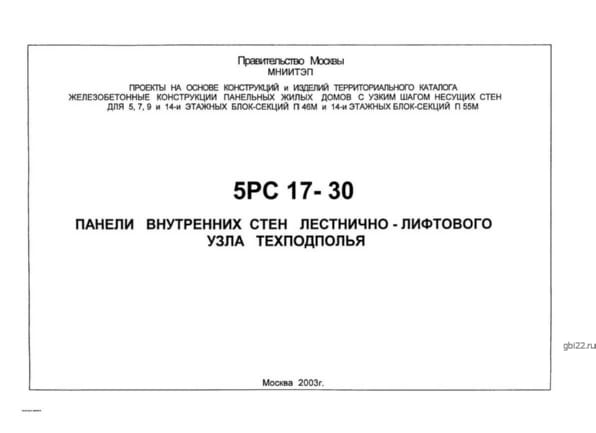

Стеновые панели 5ВЦЛ 1825-9 (Альбом 5РС 17-30)

Маркировка изделий

Расшифровка обозначения 5ВЦЛ 1825-9:

• 5 – ссылка на Альбом 5РС 17-30
• ВЦЛ – тип конструкции: внутренняя стеновая панель для лестнично-лифтовых узлов
• 18 – толщина изделия (18 см)
• 25 – длина (25 дм)
• 9 – особые технические параметры

Изменение маркировки без согласования не допускается.

Основные характеристики

Железобетонные панели 5ВЦЛ 1825-9 – прочные строительные элементы прямоугольной формы с технологическими отверстиями для монтажа дверей, окон и коммуникаций. Геометрия варьируется в зависимости от типоразмера.

Применение

Конструкции предназначены для возведения жилых зданий высотой 5–14 этажей по сериям П46м и П55м. Используются в качестве несущих элементов стен и при обустройстве технических помещений. Соответствуют требованиям СНиП 2.03.01-84 и ГОСТ 12504-80, обеспечивают устойчивость к прогрессирующему обрушению.

Технология производства

Изготовление осуществляется в стальных опалубках горизонтальным способом с применением:

• Бетона класса В22.5 (плотность 2400 кг/м?, морозостойкость F50)
• Арматуры из стали AI–AIII (ГОСТ 5781-82) и проволоки Вр-1 (ГОСТ 6727-80)
• Сварных каркасов с точечной сваркой (ГОСТ 14098-91)

Отделка поверхностей соответствует ГОСТ 13015-83.

Транспортировка и хранение

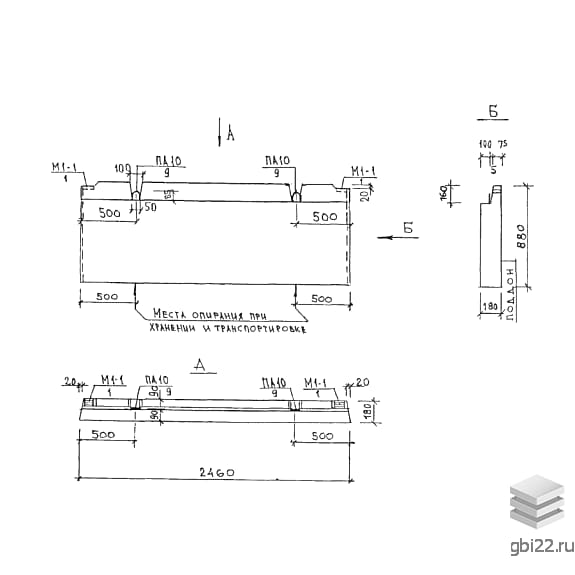

Перевозка осуществляется специализированным транспортом с фиксацией изделий. Складирование – вертикально на мягкие подкладки в указанных местах. Подъем выполняется за монтажные петли с балансирующими траверсами.
