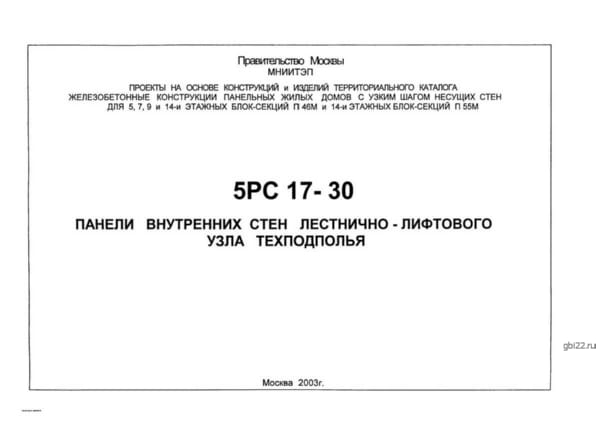

Внутренние стеновые панели 5ВЦЛ 1834-15 (Альбом 5РС 17-30)

Расшифровка маркировки

5ВЦЛ 1834-15 — обозначение конструкции, где:

• 5 — ссылка на Альбом 5РС 17-30;
• ВЦЛ — тип изделия: внутренняя стеновая панель для лестнично-лифтовых узлов;
• 18 — толщина (18 см);
• 34 — длина (34 дм);
• 15 — дополнительные конструктивные особенности.

Изменение маркировки без согласования не допускается.

Основные характеристики

Железобетонные панели предназначены для:

• Возведения жилых зданий высотой 5–14 этажей;
• Использования в сериях П46м и П55м;
• Монтажа в технических подпольях и узлах коммуникаций.

Технические параметры

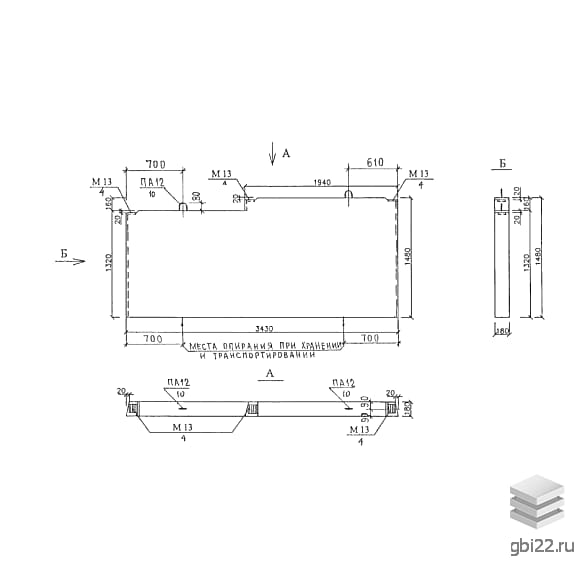

• Длина: 3430 мм
• Ширина: 180 мм
• Высота: 1480 мм
• Вес: 2060 кг
• Класс бетона: В22.5 (М300)
• Плотность: 2400 кг/м?
• Морозостойкость: F50

Производство и материалы

Изготовление осуществляется в стальных опалубках горизонтальным способом с применением:

• Тяжёлого бетона класса В22.5;
• Арматуры классов AI (Ст3сп2/пс2) и AIII (ГОСТ 5781-82);
• Холоднотянутой проволоки Вр-1 (ГОСТ 6727-80);
• Сортового проката Ст3кп2 для закладных деталей (ГОСТ 535-88).

Армирование выполняется сварными каркасами с точечной сваркой (ГОСТ 14098-91).

Транспортировка и хранение

Требования к сохранности конструкций:

• Перевозка на специализированном транспорте с фиксацией;
• Складирование вертикально на мягкие подкладки;
• Погрузка с использованием балансирующих траверс за монтажные петли.

Нормативная документация

Соответствие стандартам:

• СНиП 2.03.01-84;
• ГОСТ 12504-80, 13015-83, 10922-92.
