Панели для внутренних стен 5ВЦЛ 1842-1 (Альбом 5РС 17-30)

Расшифровка маркировки

5ВЦЛ 1842-1 (Альбом 5РС 17-30) – обозначение содержит ключевые параметры изделия:

• 5 – ссылка на нормативную документацию (Альбом 5РС 17-30);
• ВЦЛ – тип: внутренняя стеновая панель для лестнично-лифтовых узлов;
• 18 – толщина конструкции (18 см);
• 42 – длина (42 дм);
• 1 – модификация с дополнительными техническими особенностями.

Изменение маркировки без согласования с производителем не допускается.

Основные характеристики

Назначение: Возведение жилых зданий высотой 5–14 этажей, включая блок-секции по проектам серий П46м и П55м. Панели применяются в качестве ограждающих конструкций и при монтаже узлов с лифтами и лестницами.

Безопасность: Проектирование выполнено с учетом требований к устойчивости зданий при аварийных ситуациях, включая пожары.

Нормативы: Изготовление соответствует СНиП 2.03.01-84 и ГОСТ 12504-80.

Технология производства

Панели создаются в стальных горизонтальных опалубках с использованием:

• Бетон: Класс В22,5 (М300), плотность 2400 кг/м?, морозостойкость F50.
• Армирование: Объемные каркасы из сварных сеток и стержней (ГОСТ 14098-91). Применяется:
  • Горячекатаная сталь AI–AIII (ГОСТ 5781-82);
  • Холоднотянутая проволока Вр-1 (ГОСТ 6727-80).
• Дополнительные элементы:
  • Монтажные петли – сталь AI (Ст3сп2/пс2);
  • Закладные детали – прокат Ст3кп2 (ГОСТ 535-88);
  • Анкеры – сталь AII.

Качество поверхностей регламентируется ГОСТ 13015-83.

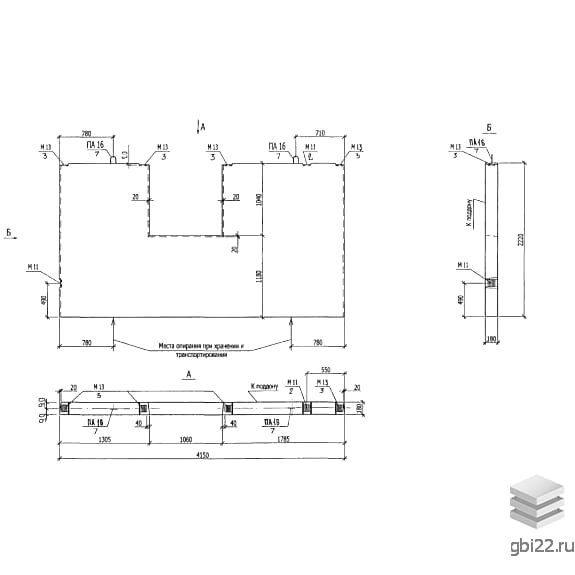

Габариты и вес

• Длина: 4150 мм;
• Ширина: 180 мм;
• Высота: 2220 мм;
• Масса: 3480 кг.

Транспортировка и хранение

Условия:

• Перевозка на специализированном транспорте с фиксацией;
• Складирование вертикально на мягкие подкладки в указанных точках;
• Погрузка с балансирующими траверсами за монтажные петли.

Запрещено допускать механические повреждения конструкций.

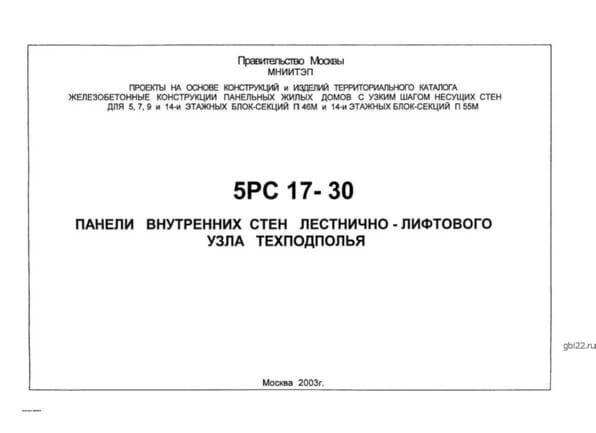

Подробные техкарты: См. Альбом 5РС 17-30.
