Стеновые панели 5ВЦЛ 1854-13 (Альбом 5РС 17-30)

Расшифровка маркировки:

• 5 – ссылка на Альбом 5РС 17-30;
• ВЦЛ – тип конструкции: внутренняя стеновая панель для лестнично-лифтовых узлов;
• 18 – толщина изделия (18 см);
• 54 – длина (54 дм);
• 13 – дополнительные технические особенности.

Основные характеристики:

Железобетонные панели 5ВЦЛ 1854-13 – прочные строительные элементы прямоугольной формы с технологическими вырезами и отверстиями для монтажа дверей, окон и инженерных коммуникаций. Геометрия изделий варьируется в зависимости от типоразмера.

Применение:

Конструкции предназначены для возведения жилых зданий высотой 5–14 этажей, включая блок-секции серий П46м и П55м. Панели обеспечивают устойчивость сооружений при аварийных ситуациях, включая пожары. Используются в качестве стеновых элементов и при обустройстве лестнично-лифтовых узлов.

Производство:

Изделия изготавливаются в стальных опалубках горизонтальным способом. Основной материал – тяжелый бетон класса В22.5 (М300) с плотностью 2400 кг/м? и морозостойкостью F50. Армирование выполняется сварными каркасами из стали классов AI и AIII (ГОСТ 5781-82) и проволоки Вр-1 (ГОСТ 6727-80).

Требования к качеству:

Отделка поверхностей соответствует ГОСТ 13015-83. Закладные детали производятся из стали Ст3кп2 (ГОСТ 535-88), анкеры – из стали AII.

Транспортировка и хранение:

Перевозка осуществляется на специализированном транспорте с фиксацией конструкций. Складирование – вертикально, с использованием подкладок в указанных местах. Погрузка выполняется за монтажные петли с балансирующими траверсами.

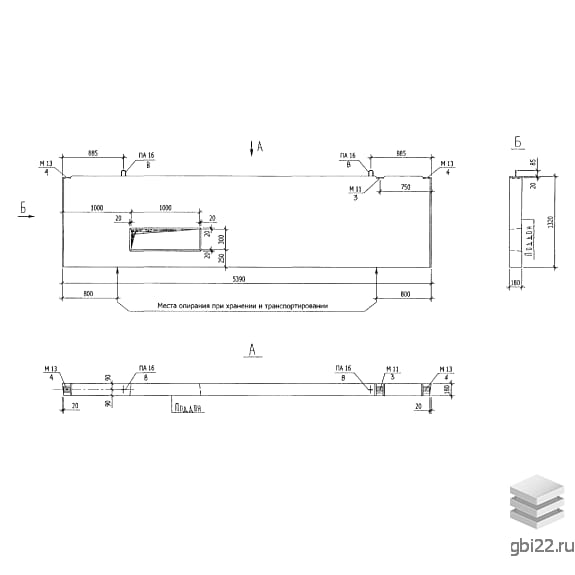

Технические параметры:

• Длина: 5390 мм
• Ширина: 180 мм
• Высота: 1320 мм
• Вес: 2930 кг
• Класс бетона: В22.5 (М300)
