Стеновые панели 5ВЦЛ 1860-1 (Альбом 5РС 17-30)

Маркировка изделия

5ВЦЛ 1860-1 (Альбом 5РС 17-30) содержит ключевые параметры:

• 5 – ссылка на техническую документацию (Альбом 5РС 17-30);
• ВЦЛ – тип: внутренняя стеновая панель для лестнично-лифтовых узлов;
• 18 – толщина изделия (18 см);
• 60 – длина (60 дм);
• 1 – модификация конструкции.

Изменение маркировки не допускается.

Технические параметры

Габариты и вес:

• Длина: 5980 мм
• Ширина: 180 мм
• Высота: 2220 мм
• Масса: 5040 кг

Материалы и производство:

• Бетон: марка М300 (класс В22.5), плотность 2400 кг/м?, морозостойкость F50;
• Армирование: сварные каркасы из стали AI-AIII (ГОСТ 5781-82) и проволоки Вр-1 (ГОСТ 6727-80);
• Монтажные элементы: сталь Ст3сп2/пс2 (петли), прокат Ст3кп2 (закладные детали).

Назначение

Панели предназначены для:

• Возведения жилых домов (5–14 этажей) по сериям П46м и П55м;
• Обустройства лестнично-лифтовых узлов и технических помещений;
• Создания несущих конструкций с повышенной огнестойкостью.

Соответствие стандартам

Изделия отвечают требованиям:

• ГОСТ 12504-80, 13015-83, 14098-91;
• СНиП 2.03.01-84;

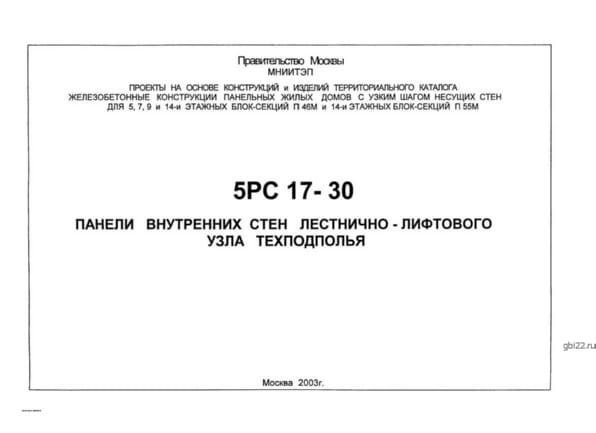

• Техническим условиям Альбома 5РС 17-30.

Рекомендации по работе

Перевозка и складирование:

• Транспортировка на панелевозах с фиксацией;
• Вертикальное хранение на деревянных подкладках;
• Погрузка с использованием балансирующих траверс.

Механические повреждения недопустимы.

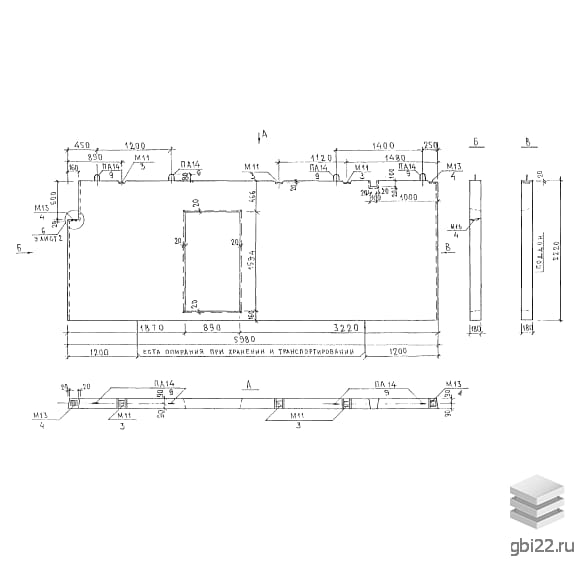

Подробные техкарты и схемы монтажа приведены в Альбоме 5РС 17-30.
