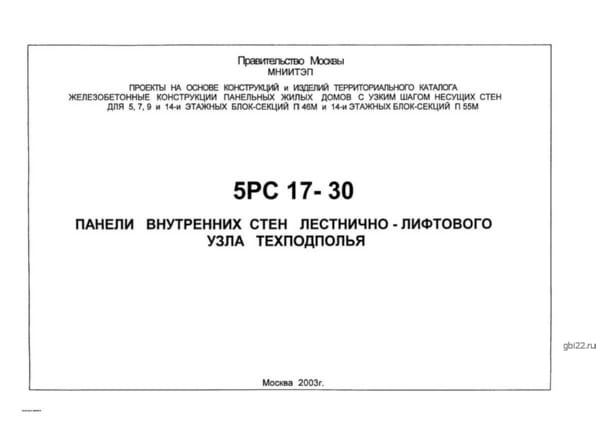

Стеновые панели 5ВЦЛ 1864-3 (Альбом 5РС 17-30)

Маркировка изделия

5ВЦЛ 1864-3 — обозначение конструкции, где:

• 5 — ссылка на Альбом 5РС 17-30;
• ВЦЛ — тип: внутренняя стеновая панель для лестнично-лифтовых узлов;
• 18 — толщина (18 см);
• 64 — длина (64 дм);
• 3 — модификация конструкции.

Изменение маркировки не допускается.

Технические параметры

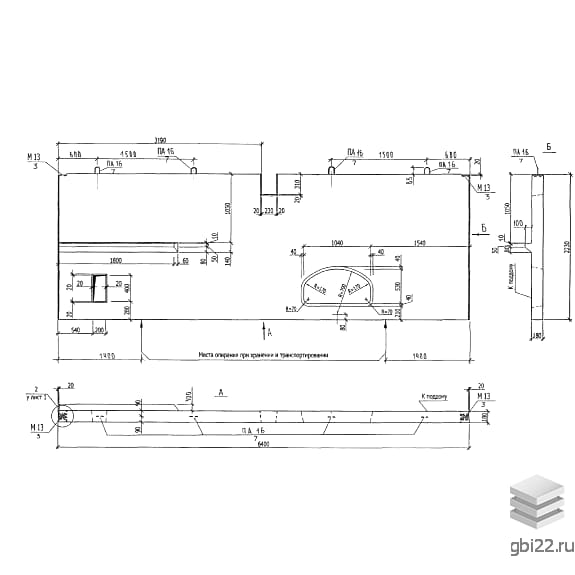

Прямоугольные железобетонные панели с технологическими отверстиями для:

• Оконных и дверных проёмов;
• Прокладки инженерных коммуникаций.

Габариты:

• Длина: 6400 мм
• Ширина: 180 мм
• Высота: 2230 мм
• Вес: 5880 кг

Бетон: М300 (класс В22.5), плотность 2400 кг/м?, морозостойкость F50.

Область использования

Предназначены для возведения:

• Многоэтажных жилых зданий (5-14 этажей);
• Блок-секций серий П46м и П55м;
• Технических помещений (лестничные узлы, подполья).

Соответствуют требованиям противодействия прогрессирующему обрушению (СНиП 2.03.01-84, ГОСТ 12504-80).

Технология изготовления

Производится в стальных опалубках горизонтальным способом с применением:

• Арматуры: сварные каркасы из стали AI-AIII (ГОСТ 5781-82), проволока Вр-1 (ГОСТ 6727-80);
• Закладных элементов: прокат Ст3кп2 (ГОСТ 535-88), анкеры AII.

Контроль качества по ГОСТ 13015-83 (отделка), ГОСТ 10922-92 (арматура).

Погрузка и доставка

Требования к перевозке:

• Перевозка на панелевозах с фиксацией;
• Складирование вертикально на мягкие подкладки;
• Погрузка за монтажные петли с балансирующими траверсами.

Запрещено механическое воздействие на лицевые поверхности.
