Стеновые панели 5ВЦЛ 1864-9 (Альбом 5РС 17-30)

Маркировка изделия

5ВЦЛ 1864-9 — обозначение конструкции, где:

• 5 — ссылка на Альбом 5РС 17-30;
• ВЦЛ — тип: внутренняя стеновая панель для лестнично-лифтовых узлов;
• 18 — толщина (18 см);
• 64 — длина (64 дм);
• 9 — модификация конструкции.

Изменение маркировки не допускается.

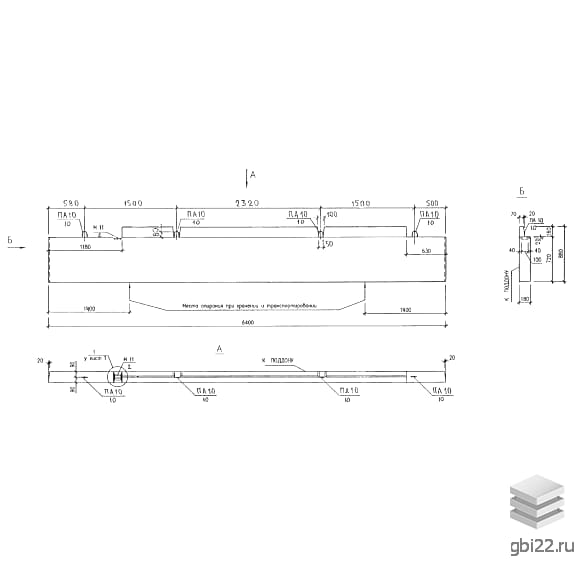

Технические параметры

Габариты и вес:

• Длина: 6400 мм
• Ширина: 180 мм
• Высота: 880 мм
• Масса: 2310 кг

Бетон: марка М300 (класс В22,5), плотность 2400 кг/м?, морозостойкость F50.

Назначение

Панели предназначены для возведения:

• Многоэтажных жилых зданий (5–14 этажей);
• Блок-секций серий П46м и П55м;
• Лестнично-лифтовых узлов и технических помещений.

Конструкции обеспечивают устойчивость к прогрессирующему обрушению при ЧС, включая пожары.

Технология изготовления

Производство соответствует СНиП 2.03.01-84 и ГОСТ 12504-80:

• Формовка в стальных опалубках горизонтальным способом;
• Армирование сварными каркасами (ГОСТ 14098-91) из стали AI–AIII (ГОСТ 5781-82);
• Использование закладных деталей из стали Ст3кп2 (ГОСТ 535-88).

Хранение и перевозка

Требования к сохранности:

• Складирование в вертикальном положении на мягких подкладках;
• Перевозка на панелевозах с фиксацией;
• Погрузка за монтажные петли с балансирующими траверсами.

Контроль качества

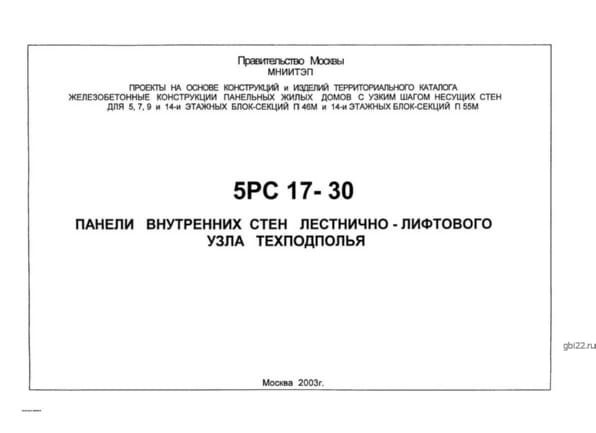

Лицевые поверхности соответствуют ГОСТ 13015-83. Подробные спецификации — в Альбоме 5РС 17-30.
