Пентапод ПП 1 (ВСП 33-03-07) – надежный элемент гидротехнических сооружений

Маркировка и конструктивные особенности

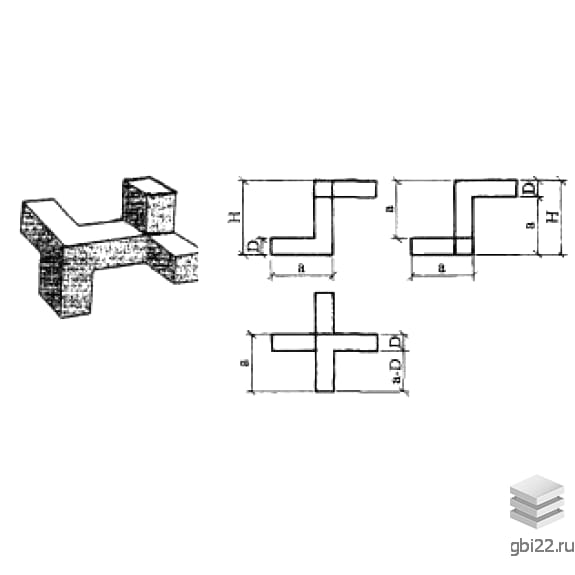

Пентапод ПП 1 (ВСП 33-03-07) – это железобетонный блок сложной формы, предназначенный для укрепления береговых линий и защиты от размывания. Конструкция состоит из центральной балки с парными ответвлениями, расположенными под прямым углом друг к другу.

Расшифровка обозначений:

ПП – тип конструкции (пентапод).

1 – масса изделия в тоннах.

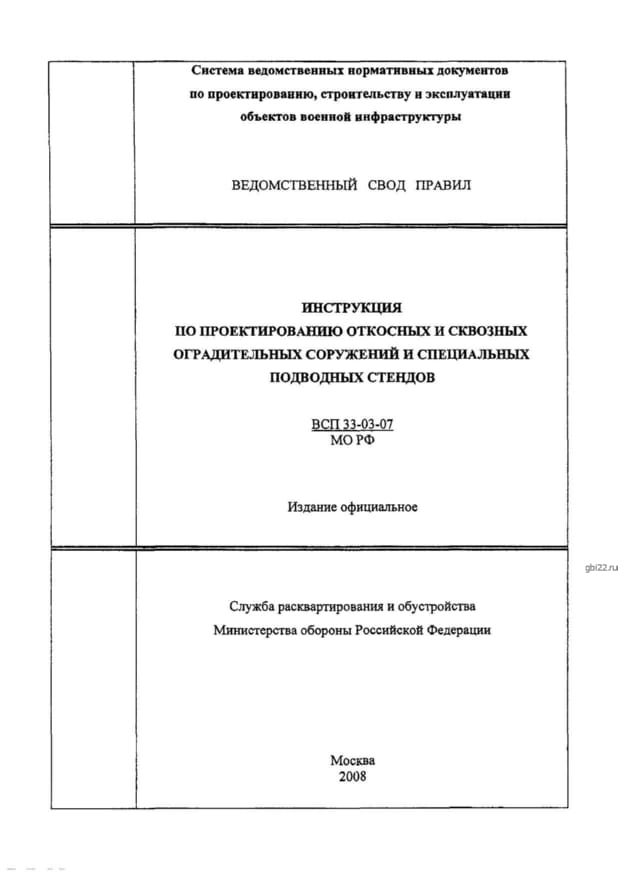

ВСП 33-03-07 – нормативный документ, регламентирующий производство.

Сфера применения

Блоки используются при строительстве:

• волнорезов и берегоукрепительных сооружений;
• искусственных насыпей вдали от жилых зон;
• гидротехнических объектов в зонах с переменным уровнем воды.

Ключевые преимущества

Благодаря массивности и уникальной форме, пентаподы обеспечивают:

• прочное сцепление с основанием и соседними элементами;
• высокую устойчивость к волновым нагрузкам;
• долговечность защиты от эрозии.

Технические характеристики

Изделие производится из усиленного бетона со следующими параметрами:

• Класс прочности: М350 (соответствует ГОСТ 26633-85)
• Морозостойкость: F75-F300
• Водонепроницаемость: W4-W6
• Армирование: сталь класса А-I

Габариты и вес:

• Длина: 1170 мм
• Ширина: 1170 мм
• Высота: 1170 мм
• Масса: 1000 кг

Технология производства

Изготовление включает этапы:

1. Сварка арматурного каркаса
2. Заливка бетонной смеси в формы
3. Уплотнение вибрацией
4. Выдержка для набора прочности
5. Контроль качества

Транспортировка и хранение

Перевозка осуществляется спецтехникой с использованием монтажных петель. Для складирования предусмотрены ровные площадки, исключающие механические повреждения.
