Перемычки фасадные 1ПФ 13-3 (ГОСТ 948-84)

Перемычки фасадные 1ПФ 13-3 – это продолговатые скобообразные высокопрочные железобетонные элементы, предназначенные для использования при строительстве кирпичных зданий жилого и общественного назначения. Они применяются для перекрытия различных проемов, предусмотренных проектом, с четвертью от 250 мм и более.

Маркировка изделий

Маркировка перемычек фасадных 1ПФ 13-3 расшифровывается следующим образом:

1 – тип поперечного сечения;

ПФ – перемычка фасадная;

13 – длина изделия в дециметрах, округленная до целого числа;

3 – расчетная нагрузка, учитывающая вес изделия.

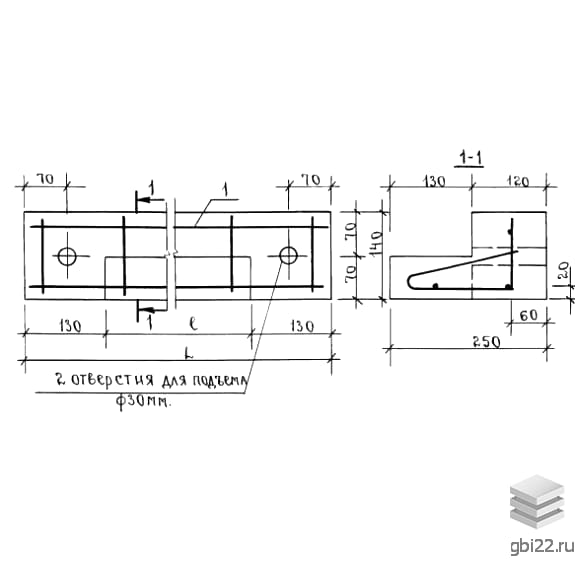

Основные характеристики

Габаритные размеры:

Длина: 1310 мм

Ширина: 250 мм

Высота: 140 мм

Вес: 80 кг

Объем бетона: 0,032 м?

Геометрический объем: 0,0459 м?

Применение

Перемычки фасадные 1ПФ 13-3 предназначены для создания проемов в кирпичных строениях различного назначения. Они обеспечивают высокую прочность благодаря использованию качественного бетона и технологии производства. Несущая способность учитывает собственный вес изделия и вес кирпичной кладки над ним.

Качество и армирование

Эти железобетонные элементы характеризуются высокой водонепроницаемостью и морозостойкостью, которые формируются в зависимости от условий эксплуатации и температурных показателей региона строительства. Армирование осуществляется гнутыми каркасами из горячекатаной стали и обычной арматурной проволоки, соединение в местах пересечения выполняется методом контактной точечной сварки.

Производственные стандарты

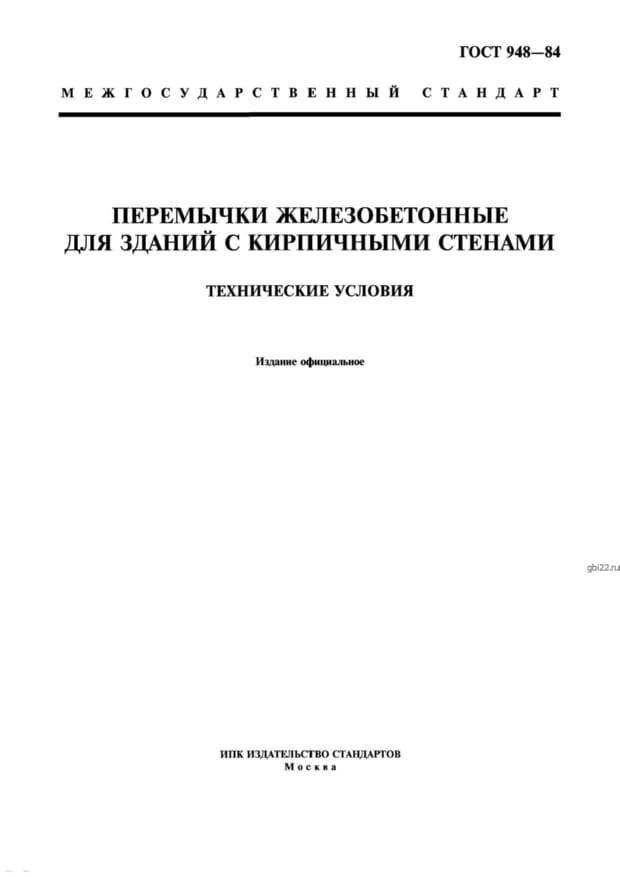

Перемычки изготавливаются в соответствии с ГОСТ 948-84 и проходят контроль качества. Продукция поставляется заказчику с нанесенной маркировкой и сопроводительной документацией, содержащей все технические характеристики.

Условия хранения и транспортировки

Для хранения и транспортировки перемычки укладываются в рабочем положении в штабели с использованием подкладок из дерева. Высота штабелей не должна превышать двух метров, и необходимо обеспечить доступ для осмотра маркировки. Погрузка выполняется с использованием специальной техники, недопустимо сбрасывать перемычки с высоты, чтобы избежать повреждений.

Заключение

Нарушение правил обращения с железобетонными изделиями может привести к изменению их характеристик и затруднениям при монтаже. Для перевозки перемычки 1ПФ 13-3 надежно фиксируются проволокой, чтобы исключить смещения и удары между элементами.
