Перемычка плитная 10ПП 14-72 Ат800 (ГОСТ 948-2016)

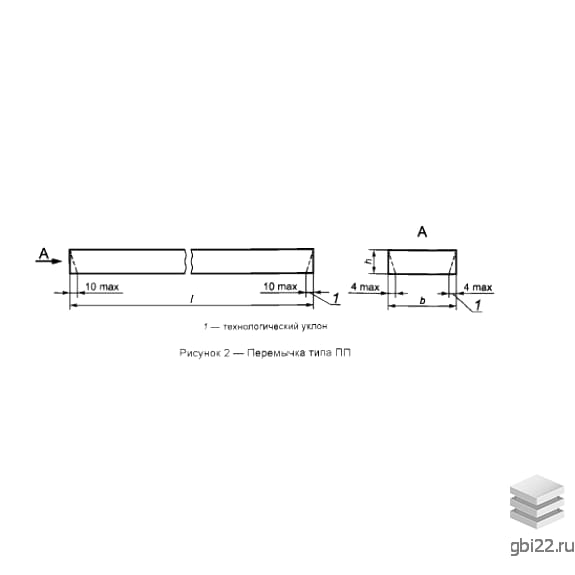

Перемычка плитная 10ПП 14-72 Ат800 – это железобетонное прямоугольное изделие вытянутой формы, предназначенное для создания оконных и дверных проемов. Рассмотрим маркировку данного изделия:

10 – индекс, указывающий номер поперечного сечения;

ПП – плитная перемычка;

14 – длина в дециметрах;

72 – нагрузка;

Ат800 – класс напрягаемой арматуры.

Эти конструкции могут иметь небольшие технологические скосы на боковых торцевых гранях, а также, в зависимости от условий эксплуатации, могут быть оснащены выпусками арматуры и закладными деталями. Перемычки применяются в различных сооружениях, где стены выполнены как из кирпича, так и из искусственного камня. Они разработаны для использования в районах с обычными строительными условиями и допускаются в агрессивных газовых средах, а также в зонах с сейсмической активностью до семи баллов, при соблюдении дополнительных требований согласно СНиП II-7-81.

Основные характеристики

Длина: 1420 мм

Ширина: 510 мм

Высота: 190 мм

Вес: 343,995 кг

Марка бетона: М200

Качество и стандарты

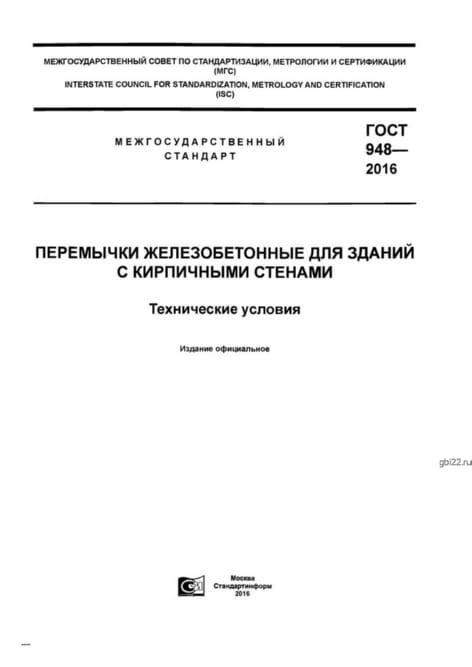

Железобетонные перемычки 10ПП 14-72 Ат800 должны изготавливаться в строгом соответствии с требованиями ГОСТ 948-2016. В основе изделий используется тяжелый бетон плотностью от 2000 до 2500 кг/м?, который обладает высокими прочностными характеристиками и устойчивостью к трещинам. Марка бетона по морозостойкости определяется в зависимости от температурного режима на строительной площадке и может варьироваться от F50 до F200.

Арматура

Хотя бетонные массивы обладают высокой твердостью, они имеют низкую прочность на изгиб, что делает их подверженными разрушению со временем. Для решения этой проблемы используется арматурный «скелет» из стальных прутьев. Продольная арматура может быть как предварительно напрягаемой (сталь классов Ат800, Ат600с, А800, А600), так и ненапрягаемой (сталь классов А400, А500, Ат400с, Ат500с, проволока В1500, Вр500). Напрягаемая арматура имеет преимущества в виде экономии стали и снижения массы готового изделия, что делает ее предпочтительной. Поперечная арматура может быть изготовлена из стали классов А240, А400, А500 и проволоки В1500, Вр500.

Транспортировка и хранение

Готовая партия перемычек проходит контроль качества по результатам приемосдаточных и периодических испытаний. Приемка партии сопровождается документами о качестве. Перемычки 10ПП 14-72 Ат800 следует хранить в рабочем положении, уложенными в штабеля, с использованием деревянных прокладок для обеспечения целостности. Погрузо-разгрузочные работы выполняются поштучно за строповочные отверстия или монтажные петли, либо пакетами с использованием специального транспорта, оборудованного захватывающими устройствами. При транспортировке необходимо обеспечить полную неподвижность перемычек в кузове, исключая их сдвиг, трение и опрокидывание.
