Перемычка плитная 9ПП 14-5 (ГОСТ 948-2016)

Перемычка плитная 9ПП 14-5 – это железобетонное прямоугольное изделие вытянутой формы, предназначенное для создания оконных и дверных проемов. Рассмотрим маркировку данного изделия:

9 – индекс, указывающий номер поперечного сечения;

ПП – перемычка плитная;

14 – длина в дециметрах;

5 – нагрузка.

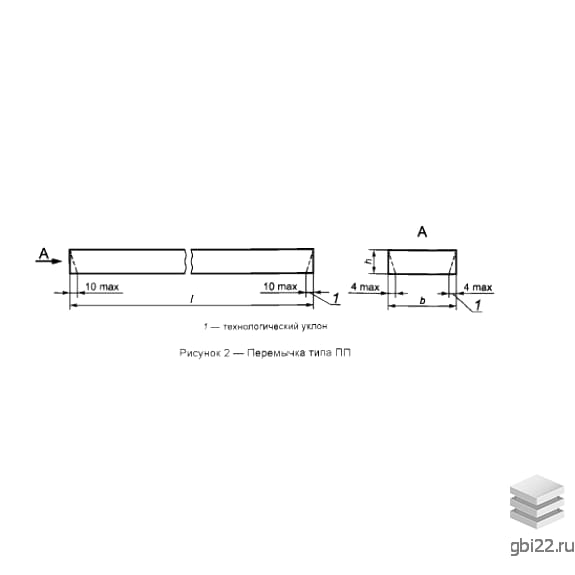

Основные характеристики

Длина: 1420 мм

Ширина: 510 мм

Высота: 90 мм

Вес: 162,945 кг

Марка бетона: М200

Применение

Эти строительные элементы могут использоваться в различных сооружениях, где стены выполнены как из кирпича, так и из искусственного камня. Перемычки разработаны для районов с обычными условиями строительства и могут применяться в агрессивных газовых средах, а также в зонах с сейсмической активностью до семи баллов, при соблюдении дополнительных требований согласно СНиП II-7-81.

Конструкция и материалы

Изделия изготавливаются из тяжелого бетона плотностью от 2000 до 2500 кг/м?, что обеспечивает высокую прочность и устойчивость к трещинам. Марка бетона по морозостойкости определяется температурным режимом в зоне строительства и может варьироваться от F50 до F200.

Арматура

Для повышения прочности перемычек используется арматурный каркас из стальных прутьев. Продольная арматура может быть как предварительно напрягаемой (сталь классов Ат800, Ат600с, А800, А600), так и ненапрягаемой (сталь классов А400, А500, Ат400с, Ат500с, проволока В1500, Вр500). Напрягаемая арматура предпочтительнее благодаря экономии стали и снижению массы изделия.

Поперечная арматура изготавливается из стали классов А240, А400, А500 и проволоки В1500, Вр500.

Контроль качества

Готовая партия перемычек проходит приемочный контроль по результатам испытаний. Каждая партия сопровождается документами о качестве установленного образца.

Хранение и транспортировка

Перемычки 9ПП 14-5 (ГОСТ 948-2016) следует хранить в рабочем положении, укладывая в штабеля. Для обеспечения целостности между слоями и под нижний ряд устанавливаются деревянные прокладки. Погрузо-разгрузочные работы выполняются поштучно или пакетами с использованием специального транспорта, оборудованного захватывающими устройствами. При транспортировке необходимо обеспечить неподвижность перемычек в кузове, исключая их сдвиг и повреждения.
