Железобетонная плита ПВ 1

Маркировка и расшифровка обозначений

ПВ 1 — стандартизированное обозначение железобетонного изделия, где:

• ПВ — тип конструкции (плита водопропускная);
• 1 — номер типоразмера.

Дополнительно на изделии указывают дату изготовления, массу, клеймо производителя и отметку ОТК.

Конструктивные особенности

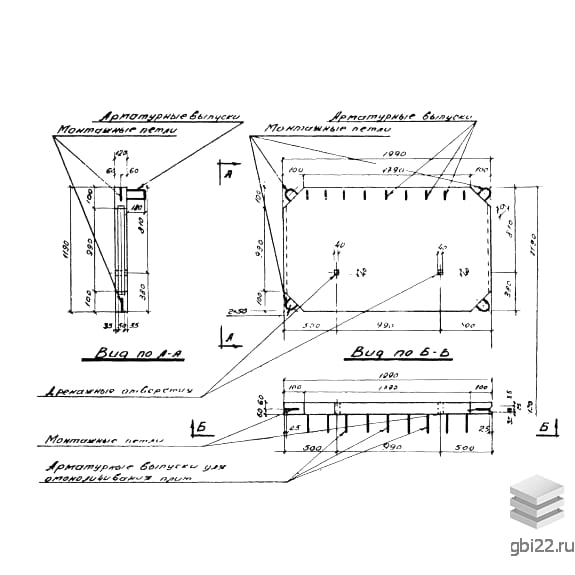

Изделие имеет прямоугольную форму со скошенными углами, образующими восьмигранный контур. Верхняя часть оснащена арматурными выпусками, а по углам расположены 4 монтажные петли из стали класса АI (?10 мм) для удобства транспортировки и фиксации.

Конструкция включает:

• Дренажное отверстие для отвода воды;
• Армирование пространственными каркасами из стержневой стали (?8-10 мм, класс АI);
• Защитный бетонный слой (20 мм).

Технические параметры

Область применения

Плиты ПВ 1 используются при:

• Возведении берегоукрепительных сооружений;
• Обустройстве набережных;
• Ландшафтном оформлении водоемов.

Монтаж осуществляется методом последовательной укладки, сварки петель и замоноличивания бетоном (ГОСТ 4795-68).

Требования к производству

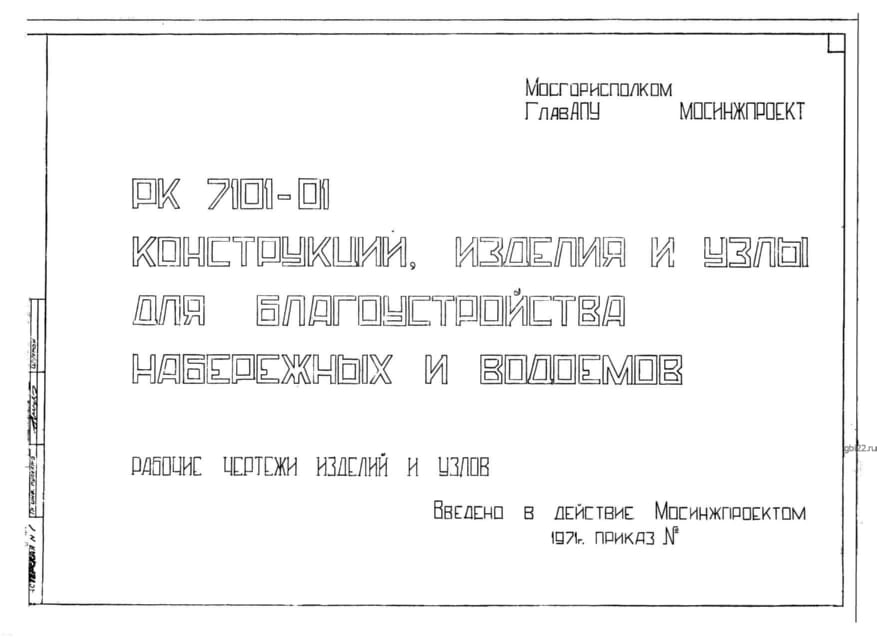

Изготовление регламентировано Альбомом РК 7101-01 с обязательным использованием:

• Гидротехнического бетона (прочность ? М200);
• Антикоррозийной обработки металлических элементов.

Транспортировка и хранение

Изделия складируют на площадках с уклоном, используя деревянные прокладки. Запрещено:

• Перемещение волоком;
• Сброс штабелей;
• Навал конструкций.

Бракованные плиты хранят отдельно от сертифицированной продукции.
