Аэродромные плиты ПАГ-14 IV-1: особенности и применение

Маркировка плит ПАГ-14 IV-1

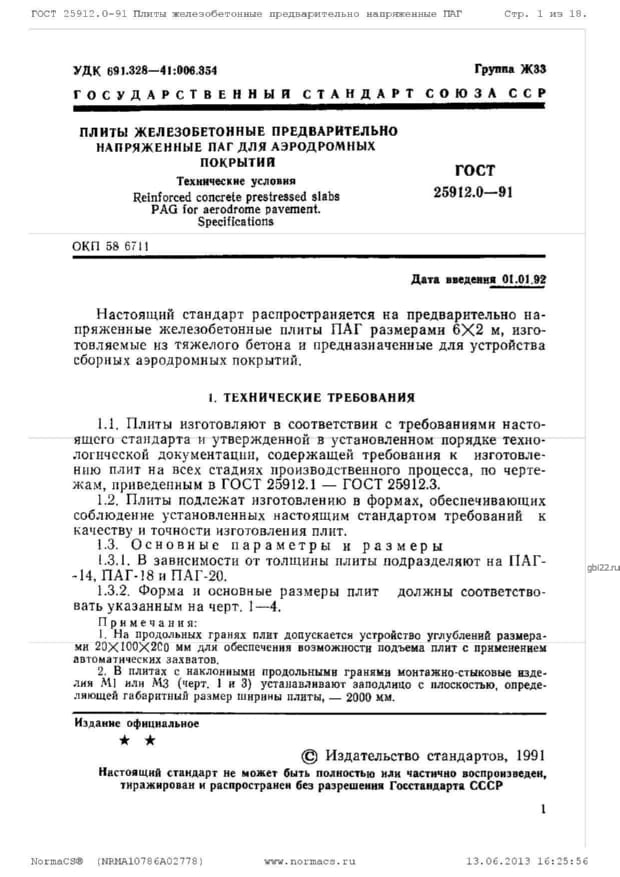

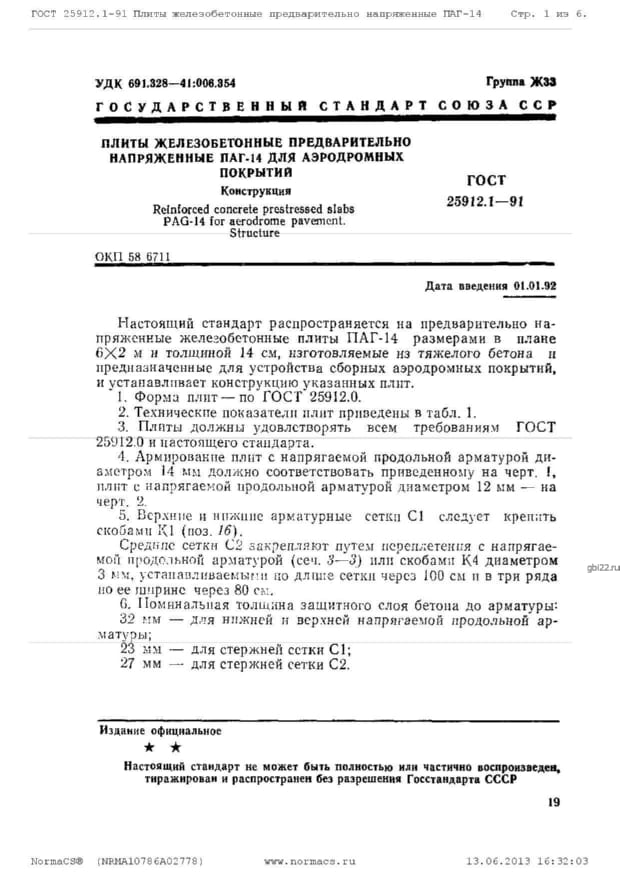

Изделия соответствуют ГОСТ 25912-91 и маркируются следующим образом:

• ПАГ 14 – базовая маркировка
• ПАГ 14 IV – с указанием класса арматуры
• ПАГ 14 V – модификация с усиленным армированием
• ПАГ 14 Y – вариант для зон с повышенными нагрузками
• ПАГ 14 AIIIв – с арматурой класса АIII
• ПАГ 14 AтV – с термоупрочненной арматурой
• ПАГ 14 Т-1 – для температурных режимов до -60°C
• ПАГ 14 бп – без предварительного напряжения
• ПАГ 14 вс – влагостойкая версия
• ПАГ 14 д – с дополнительным армированием
• ПАГ 14-1* гр – для грунтовых оснований

Основные характеристики

Габариты: 6000?2000?140 мм (длина?ширина?высота)

Вес: 4200 кг

Объем бетона: 1,68 м?

Марка бетона: М350 (класс прочности В25)

Морозостойкость: F200 (200 циклов заморозки/разморозки)

Водонепроницаемость: W4

Эксплуатационная температура: до -60°C

Нагрузка: до 75 т/м?

Области применения

Железобетонные плиты ПАГ-14 IV-1 первоначально разрабатывались для военных аэродромов, но благодаря прочности нашли применение в гражданском строительстве:

• Взлетно-посадочные полосы
• Парковки тяжелой техники
• Промышленные площадки
• Автомагистрали с интенсивным движением
• Логистические терминалы

Технологические особенности

Изготовление методом вибропрессования обеспечивает:

• Высокую плотность бетона
• Геометрическую точность
• Равномерное распределение нагрузок

Армирование: предварительно напряженной арматурой классов АтIV, AV, АтV (диаметр 10-12 мм) с антикоррозионной обработкой.

Преимущества использования

• Быстрый монтаж с применением автокрана
• Возможность демонтажа и повторного использования
• Устойчивость к деформациям грунта
• Долговечность (срок службы превышает 30 лет)
• Ремонтопригодность покрытия

Транспортировка и хранение

Перевозка: в горизонтальном положении согласно ГОСТ 25912 и ГОСТ 13015.4.

Правила складирования:

• Максимальная высота штабеля – 10 плит
• Деревянные прокладки толщиной ?30 мм
• Ровная площадка с водоотводом
• При грунтовом хранении – подкладки ?100 мм
