Объёмные балконные конструкции 3ОБ 3 (Альбом 3РС 43-11)

Маркировка изделий:

• 3ОБ – объёмный балконный элемент;
• 3 – типоразмер конструкции.

Замена маркировки без согласования не допускается.

Основные характеристики

Балконные элементы 3ОБ 3 представляют собой монолитные конструкции, объединяющие плиту основания и ограждение. Доступны в двух вариантах исполнения – с закруглёнными или строгими прямоугольными формами.

Основная сфера применения – строительство многоэтажных жилых комплексов (11-16 этажей). Используются для оборудования балконов и лоджий. Главные преимущества:

• ускорение строительных работ за счёт комбинированной конструкции;
• простота установки;
• возможность отделки различными материалами (фасадные панели, плитка, краски).

Технические параметры

Конструкции разработаны в соответствии с нормативными требованиями:

• СНиП 2.03.01-84
• ГОСТ 22697-83

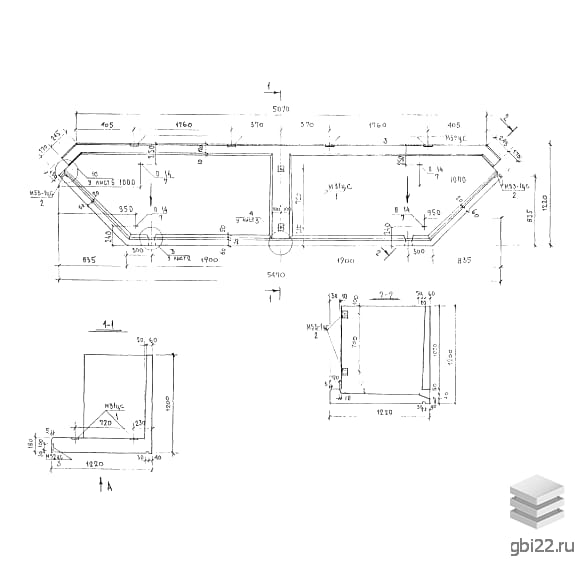

Основные технические показатели:

• огнестойкость – от 1 часа;
• длина – 5470 мм;
• ширина – 1220 мм;
• высота – 1200 мм;
• масса – 3280 кг;
• класс бетона – М300 (В22,5);
• плотность бетона – 2400 кг/м?;
• морозостойкость – F200;
• водонепроницаемость – W4.

Производственные стандарты

Изготовление осуществляется в стальных формах с соблюдением технологии формовки. Для производства применяется:

• арматурная сталь классов AI и AIII (ГОСТ 5781-82);
• холоднотянутая проволока Вр-1 (ГОСТ 6727-80);
• монтажные петли из стали ВСт3сп2.

Контроль качества осуществляется по:

• ГОСТ 14098-91 (сварные соединения);
• ГОСТ 10922-92 (арматурные стыки);
• ГОСТ 25670-83 (внешняя отделка).

Транспортировка и хранение

Перевозка и складирование требуют соблюдения особых условий:

• погрузка осуществляется только за монтажные петли;
• хранение – в рабочем положении на подготовленных площадках;
• обязательна защита от механических повреждений.

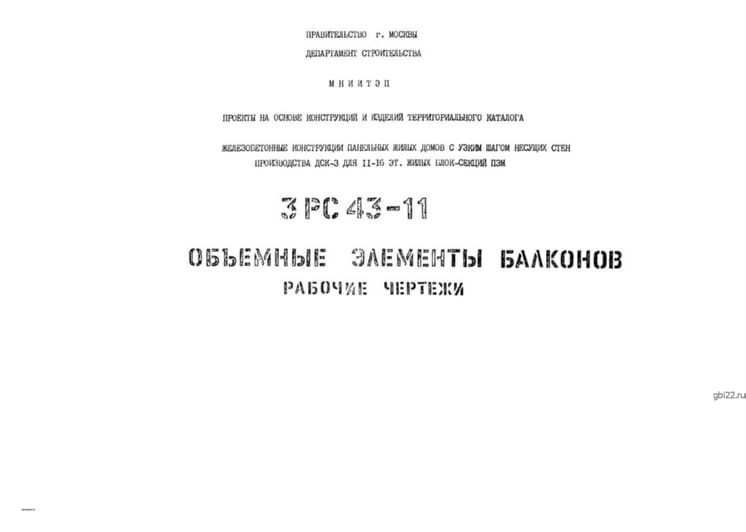

Подробные технические требования и процесс производства описаны в Альбоме 3РС 43-11.
