Анкерные плиты П 1 (ИНВ 25442м)

Анкерные плиты П 1 (ИНВ 25442м) – это прочные строительные изделия прямоугольной формы с прямоугольным поперечным сечением. На верхней продольной стороне располагается закладная деталь, необходимая для соединения с соседними элементами в каркасной конструкции. Эти унифицированные плиты применяются при возведении автодорожных мостов с пролетами до 33 м, особенно в условиях северного климата.

Расшифровка маркировки

Маркировка П 1 (ИНВ 25442м) имеет следующую интерпретацию:

П – тип конструкции (анкерная плита);

1 – порядковый номер типоразмера элемента.

Важно не вносить изменения в маркировку, так как это может негативно сказаться на подборе строительных материалов для конкретного проектирования. Также необходимо указывать массу, дату производства и печать отдела технического контроля.

Основные характеристики

Длина: 4500 мм

Ширина: 2200 мм

Высота: 200 мм

Вес: 5000 кг

Марка бетона: М400

Производственные требования

В соответствии с регламентом, основным материалом для изготовления конструкций должен быть тяжелый бетон с маркой прочности на сжатие не ниже М400. Для обеспечения морозостойкости в северных регионах, она должна составлять не менее F300. Водонепроницаемость подбирается индивидуально в зависимости от требований проекта и климатических условий.

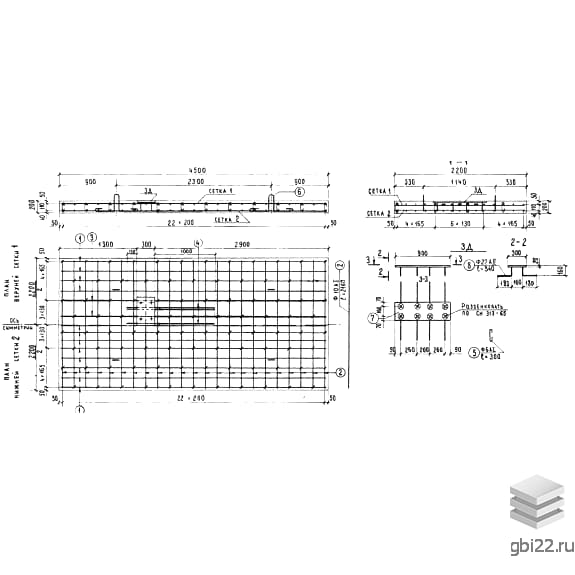

Конструктивные особенности

Высокая прочность анкерных плит обеспечивается наличием арматурных сеток и каркасов, которые располагаются в стандартной форме до заливки бетонной смеси. Для их производства используется стержневая сталь классов AI и AII, соответствующая требованиям ГОСТ 5781-61. В теле изделия также присутствуют закладные детали из полосового проката с анкерами из стали класса AII диаметром 22 мм. Для строповочных петель применяются отдельные стержни диаметром 16 мм из стали класса AI.

Контроль качества

Все металлические компоненты должны быть обработаны специальными противокоррозионными составами. Качество закладных деталей проверяется в соответствии с требованиями СН 313-65. Перед отправкой к конечному потребителю конструкции проходят приемо-сдаточные испытания, результаты которых фиксируются в сертификатах, предоставляемых заказчику.

Транспортировка и укладка

На поверхности конструкций не допускаются оголенные арматуры, сколы, трещины и раковины. Складирование и транспортировка анкерных плит П 1 (ИНВ 25442м) должны осуществляться с соблюдением техники безопасности. Укладка должна производиться в соответствии с требованиями нормативной документации и рекомендациями ИНВ 25442м. Соблюдение специальных схем укладки поможет избежать механических повреждений. Рекомендуется использовать инвентарные подкладочные материалы, чтобы предотвратить соприкосновение конструкций с грунтом и трение между изделиями. Также важно надежно фиксировать строительные элементы в кузове транспортного средства до начала движения.
