Плиты днища КД 42: особенности и применение

Маркировка плит днища

Каждая железобетонная плита имеет буквенно-цифровое обозначение, регламентированное Альбомом РК 1102-87. Расшифровка маркировки:

• КД – коллекторная плита днища;
• 42 – предназначена для сооружений с внутренней шириной 4,2 м.

Другие типоразмеры: КД 21, КД 25, КД 30, КД 36.

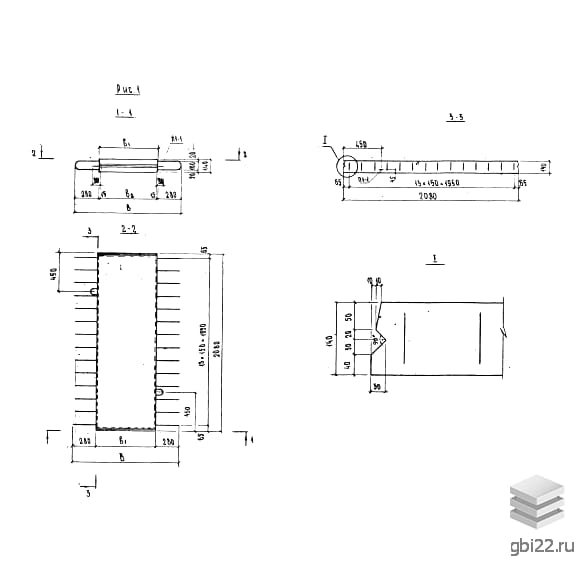

Конструктивные особенности

Плиты днища КД 42 изготавливаются из армированного бетона и представляют собой удлинённые параллелепипеды толщиной 140 мм. На боковых гранях расположены:

• выступающие концы арматурных сеток;
• клиновые пазы (глубина 30 мм, ширина 50 мм).

Конструкция обеспечивает герметичное соединение элементов после сварки и омоноличивания бетоном марки М300.

Основные характеристики

Ключевые параметры плит КД 42:

• Длина: 2080 мм
• Ширина: 2080 мм
• Высота: 160 мм
• Вес: 2300 кг
• Объём бетона: 0,92 м?
• Класс бетона: В22,5 (М300)
• Водонепроницаемость: W4
• Морозостойкость: F75

Область применения

Плиты КД 42 используются для:

• монтажа полов коммуникационных коллекторов (ширина 2,1-4,2 м);
• строительства подземных тоннелей (до 2,1 м шириной);
• сооружений в сейсмических районах (до 9 баллов).

Изделия предотвращают проникновение грунтовых вод и устойчивы к механическим нагрузкам.

Технология производства

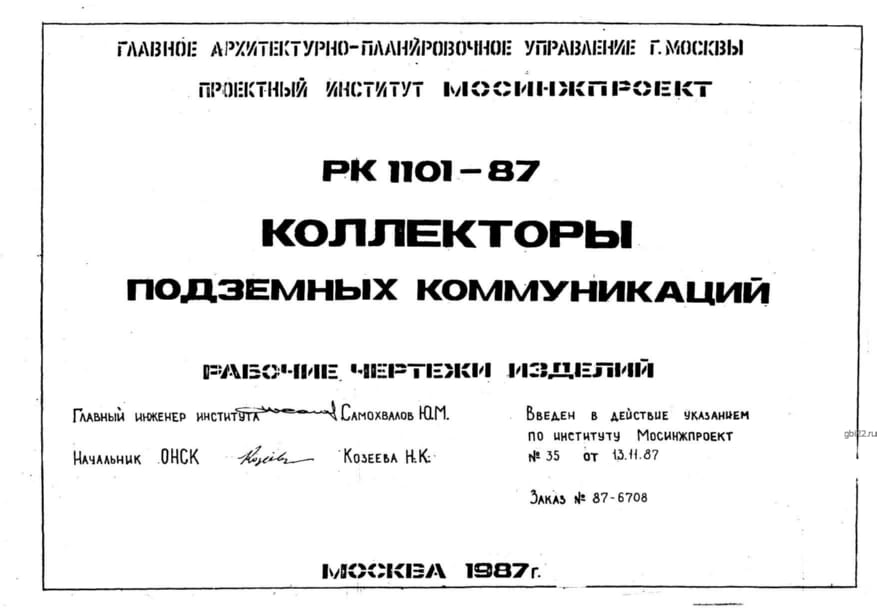

Изготовление регламентируется Альбомом РК 1101-87 и включает:

• применение тяжёлого бетона класса В22,5;
• армирование стальными сетками (класс А-I или А-III);
• формовку в металлических опалубках;
• обязательный контроль качества.

Транспортировка и хранение

Рекомендации по складированию:

• укладка в штабеля высотой до 2 м;
• прокладка деревянных реек между плитами;
• строгое соблюдение вертикального выравнивания.
