Маркировка и расшифровка

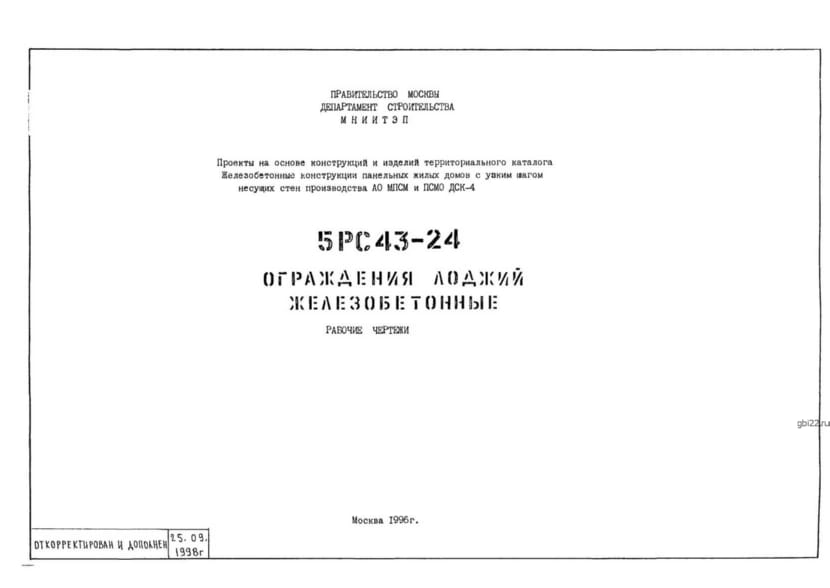

5ОЛ 2-103 (Альбом 5РС 43-24) — обозначение конструкции, где:

• 5 — ссылка на типовой альбом 5РС 43-24;
• ОЛ — тип изделия (ограждение лоджий);
• 2 — номер типоразмера;
• 103 — особенности конструкции (зеркальное исполнение, закладные элементы).

Конструктивные особенности

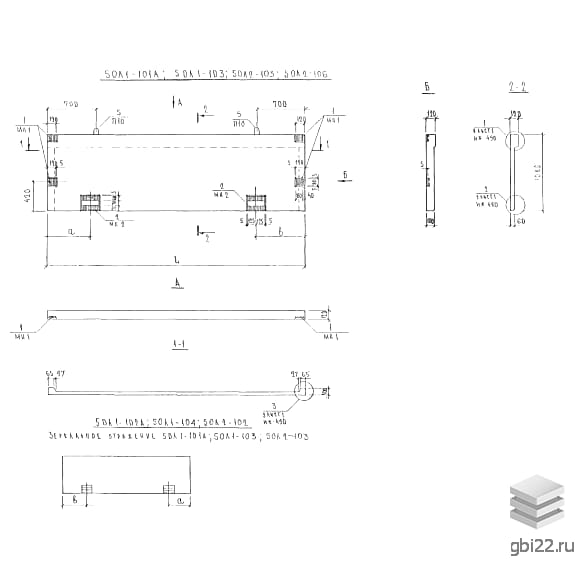

Ограждение лоджий 5ОЛ 2-103 — прямоугольная железобетонная конструкция с выступающим бортиком по верхней грани. Оснащено двумя петлями для удобства транспортировки и монтажа.

Применение

Используется в жилых домах серий П46м и П55м для:

• ограждения балконов и лоджий;
• обеспечения безопасности;
• формирования архитектурного облика здания.

Технические характеристики

• Материал: тяжелый бетон класса В22.5 (М300)
• Морозостойкость: F150
• Водонепроницаемость: W4
• Огнестойкость: 30 минут
• Отделка: категория А3 (ГОСТ 13015.0-83)

Армирование

Конструкция усилена:

• пространственным арматурным каркасом (ГОСТ 10922-90);
• горячекатаной арматурой класса А1 (ГОСТ 5781-82);
• холоднотянутой проволокой Вр-1 (ГОСТ 6727-80).

Закладные элементы

Изготовлены из стали Ст3кп2 (ГОСТ 535-88) и арматуры AII. Подробные чертежи — в альбоме ИЖ 490.

Габариты и вес

• Длина: 2510 мм
• Ширина: 120 мм
• Высота: 1080 мм
• Масса: 500 кг

Транспортировка и хранение

Требуется соблюдение норм ГОСТ 13015.1-81:

• использование подкладок;
• фиксация от смещения;
• горизонтальное складирование.
