Плита опорно-анкерная П 3 и (Арх 19.0022.1)

Маркировка железобетонных конструкций:

• П – тип конструкции (плита опорно-анкерная);
• 3 – номер типоразмера;
• и – особенности исполнения.

На боковой грани изделия наносится маркировка, включающая дату изготовления, клеймо производителя, массу и отметку ОТК. Надписи выполняются стойкой краской или методом штамповки.

Основные характеристики

Назначение: Универсальная железобетонная плита применяется для монтажа переходных опор с самонесущими изолированными проводами согласно проекту Арх 19.0022.1. Конструкция оснащена монтажными петлями и отверстиями для анкерных креплений.

Эксплуатационные параметры: Допускается использование в I-V ветровых районах и I-IV гололедных зонах. Изделие устойчиво к ветровым нагрузкам и подвижным грунтам.

Технология производства

Изготовление осуществляется в соответствии с нормативом Арх 19.0022.1 с применением:

• Бетона класса В25 (М350)
• Арматурных каркасов из стали классов Ат-IV, Ат-V, Ат-VI
• Антикоррозийной обработки металлических элементов

Конструктивные особенности включают закладные детали для соединения с другими элементами и строповочные петли для удобства монтажа.

Контроль качества

Готовая продукция проходит проверку на:

• Прочность и жесткость конструкции
• Трещиностойкость
• Отсутствие дефектов поверхности

Изделия, не соответствующие нормативам по геометрии или прочности, к реализации не допускаются.

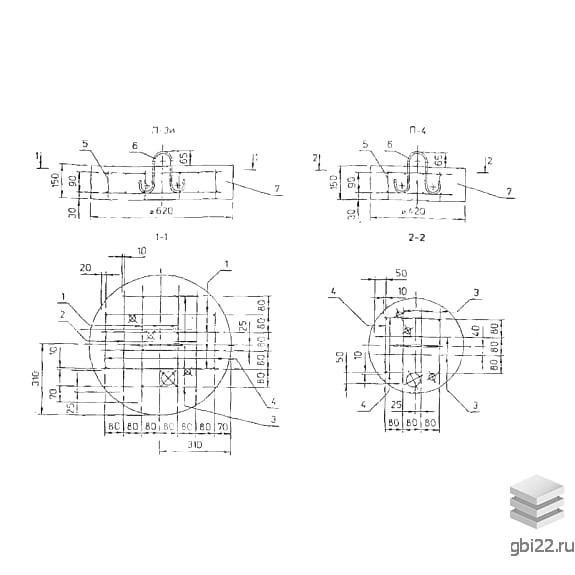

Габаритные параметры

• Длина: 620 мм
• Ширина: 620 мм
• Высота: 150 мм
• Масса: 110 кг

Хранение и транспортировка

Конструкции складируют горизонтально в штабелях с маркировкой наружу, используя деревянные прокладки. Перевозка осуществляется специализированным транспортом с надежным креплением груза.
