Плита опорно-анкерная П 3 (Арх 20.0096)

Маркировка изделия:

• П – тип конструкции: плита опорно-анкерная;
• 3 – порядковый номер типоразмера;

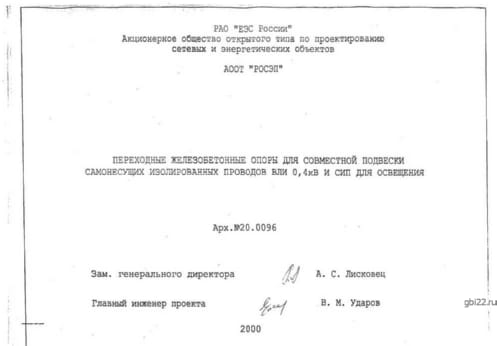

• Арх 20.0096 – обозначение нормативного документа.

Изменение маркировки недопустимо, так как это может привести к ошибкам при выборе стройматериалов. На поверхность наносятся технические данные: масса, дата выпуска, клеймо ОТК.

Основные характеристики

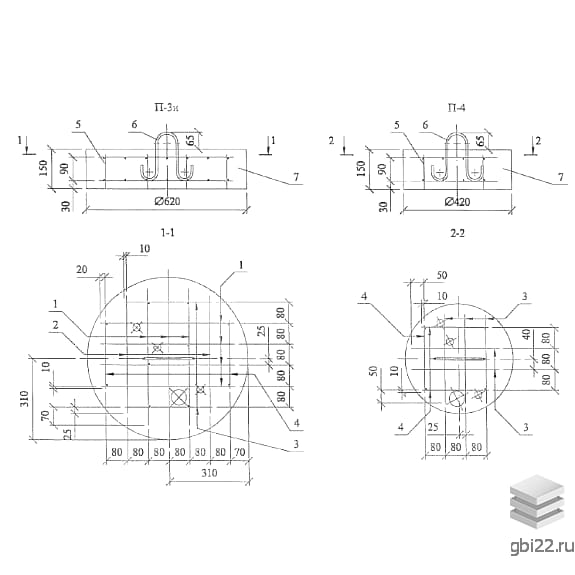

Конструкция представляет собой круглую или восьмиугольную плиту с прямоугольным сечением. В центре расположены закладные элементы для крепления оттяжек.

Технические параметры:

• Длина: 620 мм
• Ширина: 620 мм
• Высота: 150 мм
• Вес: 110 кг
• Марка бетона: М350

Применение

Плиты используются при монтаже:

• железобетонных опор для ВЛ 0,4 кВ;
• осветительных конструкций;
• опорных стоек ЛЭП.

Изделия обеспечивают устойчивость к ветровым нагрузкам и предотвращают проседание в глинистых грунтах.

Производство и материалы

Изготовление ведется по нормам Арх 20.0096 с использованием:

• тяжелого бетона класса В25;
• армирующих сеток из проволоки В1 (?5 мм, ГОСТ 6727-80);
• стальных петель AI (?8 мм, ГОСТ 5781-82).

Эксплуатационные показатели:

• водонепроницаемость: W6;
• морозостойкость: F200.

Транспортировка и хранение

Перевозка и складирование осуществляются с соблюдением требований безопасности. Плиты укладывают горизонтально, фиксируют в кузове и защищают от механических повреждений.
