Плита опорно-анкерная П 4 (Арх 20.0096) – надежная основа для ЛЭП

Маркировка изделия:

• П – тип конструкции: плита опорно-анкерная;
• 4 – номер типоразмера.

Изменение маркировки недопустимо – это может привести к ошибкам при подборе стройматериалов.

Описание и назначение

Опорно-анкерная плита П 4 представляет собой прочное железобетонное изделие круглой или восьмиугольной формы с прямоугольным сечением. В центре расположены закладные элементы для крепления оттяжек.

Основные сферы применения:

• монтаж переходных опор ЛЭП 0,4 кВ с самонесущими изолированными проводами;
• установка осветительных опор;
• укрепление стоек ЛЭП на неустойчивых грунтах.

Технические характеристики

• Габариты: 420?420?150 мм
• Масса: 50 кг
• Класс бетона: В25 (М350)
• Водонепроницаемость: W6
• Морозостойкость: F200

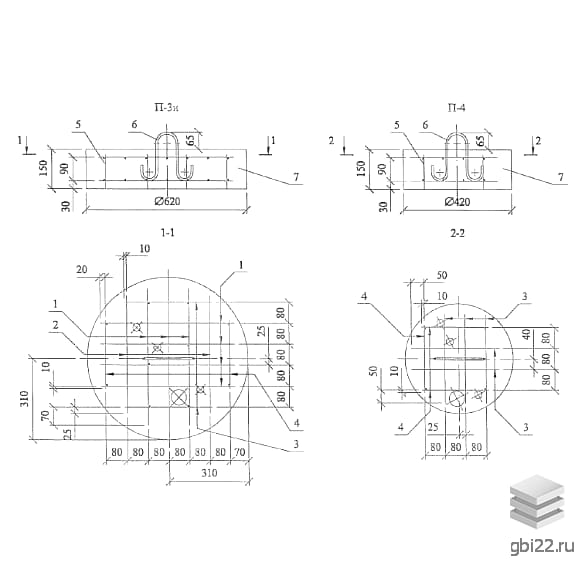

Конструктивные особенности

Изделие изготавливается из тяжелого бетона с армированием:

• сетка из холоднотянутой проволоки В1 (?5 мм) по ГОСТ 6727-80;
• центральная петля из горячекатаной стали AI (?8 мм) по ГОСТ 5781-82.

Эксплуатация и монтаж

Плита устанавливается в грунт рядом с опорой, обеспечивая:

• устойчивость конструкции;
• сопротивление ветровым нагрузкам;
• предотвращение проседания.

Рекомендации:

• дополнительная гидроизоляция для увеличения срока службы;
• строгое соблюдение правил складирования и транспортировки.

Контроль качества

Все изделия проходят приемочные испытания. Результаты фиксируются в сертификатах, предоставляемых заказчику.

Производство осуществляется по нормативному документу Арх 20.0096 с использованием стальных опалубочных форм для точного соблюдения геометрических параметров.
