Опорная плита ОП 1 к – прочная железобетонная основа для колодцев

Плита ОП 1 к – это прямоугольная железобетонная конструкция, используемая для монтажа на горловины колодцев в зонах проезжей части дорог и городских улиц. В некоторых случаях вместо неё применяют укороченную квадратную плиту. Основная задача элемента – обеспечить надёжное соединение чугунных люков с дорожным покрытием и равномерно распределить нагрузку от транспорта на грунт.

Маркировка плиты ОП 1 к

• ОП – опорная плита прямоугольной формы.
• 1 – типоразмер изделия.
• к – обозначение укороченной (квадратной) модификации.

Основные характеристики

Конструкция предназначена для дорожного строительства и ремонта, где требуется защита колодцев от деформации под воздействием транспорта. Она предотвращает прямой контакт люка с горловиной, снижая точечное давление на дорожное полотно.

В стеснённых условиях вместо прямоугольных плит могут использоваться квадратные или их комбинации.

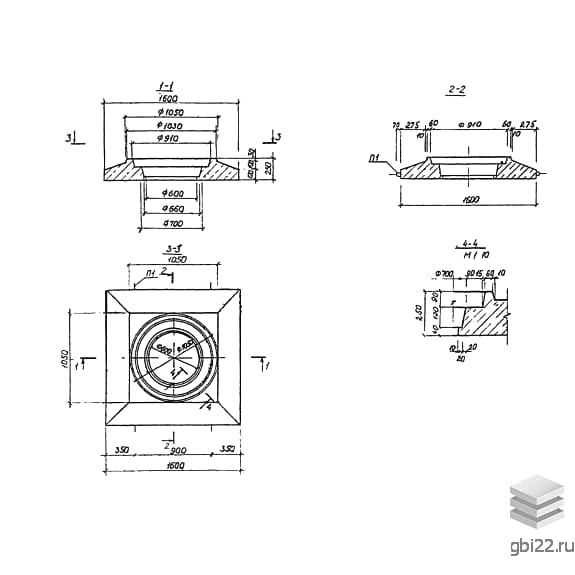

Технические параметры

• Длина: 1600 мм
• Ширина: 1600 мм
• Высота: 250 мм
• Вес: 1030 кг
• Марка бетона: М300 (класс прочности В22.5)
• Морозостойкость: не ниже F100
• Водонепроницаемость: W4

Производство и материалы

Изготовление ведётся по ГОСТ 13015.0-83 с применением тяжёлого бетона. Используются:

• Арматура классов А-I, А-III и Вр-I
• Стальные монтажные петли (А-I или Ас-П)
• Заполнители по ГОСТ 10268-80

Армирование выполняется сварными сетками и каркасами с защитным бетонным слоем от 20 мм.

Транспортировка и хранение

При складировании необходимо:

• Использовать отдельные площадки
• Изолировать плиты деревянными прокладками
• Исключать механические повреждения

Перевозка осуществляется спецтранспортом с жёстким креплением и деревянными подкладками.
