Опорная плита ОП 2: назначение и расшифровка маркировки

ОП 2 – прямоугольная железобетонная конструкция, используемая для монтажа на горловины колодцев в зонах проезжей части. Основные элементы маркировки:

• ОП – опорная плита стандартной формы;
• 2 – типоразмер изделия.

В некоторых случаях маркировка дополняется индексом «к», обозначающим укороченную квадратную модификацию.

Основные характеристики и назначение

Конструкция предназначена для равномерного распределения нагрузки от автотранспорта на грунт, защиты дорожного покрытия и предотвращения деформации чугунных люков. Применяется при строительстве и ремонте дорожных коммуникаций.

Квадратные аналоги используются в стеснённых условиях, где невозможно разместить стандартные прямоугольные плиты.

Технические параметры

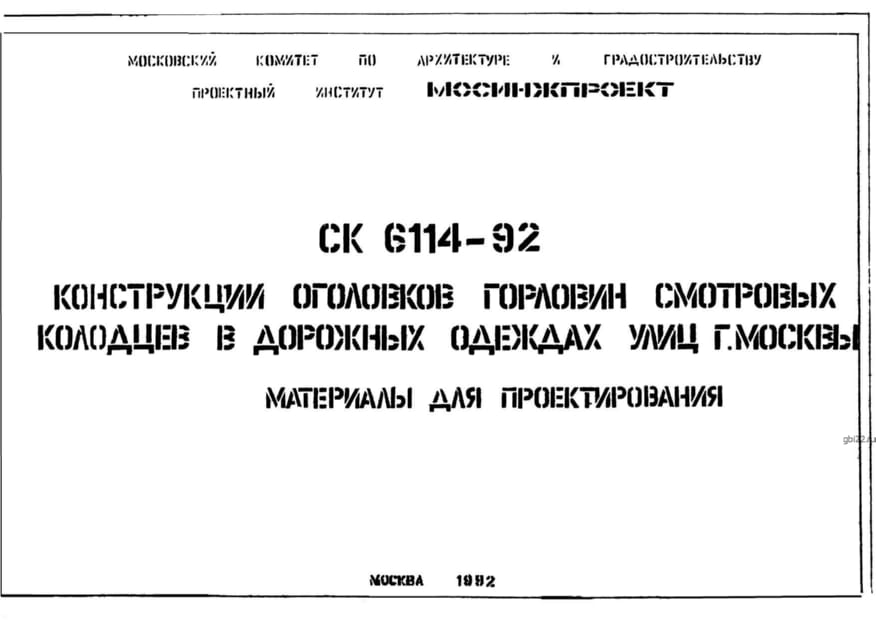

Изделие изготавливается в соответствии с Альбомом СК 6114-92 и отвечает следующим требованиям:

• Класс бетона: В22.5 (М300);
• Морозостойкость: F100;
• Водонепроницаемость: W4;
• Арматура: классы А-I, А-III, Вр-I;
• Защитный слой бетона: от 20 мм.

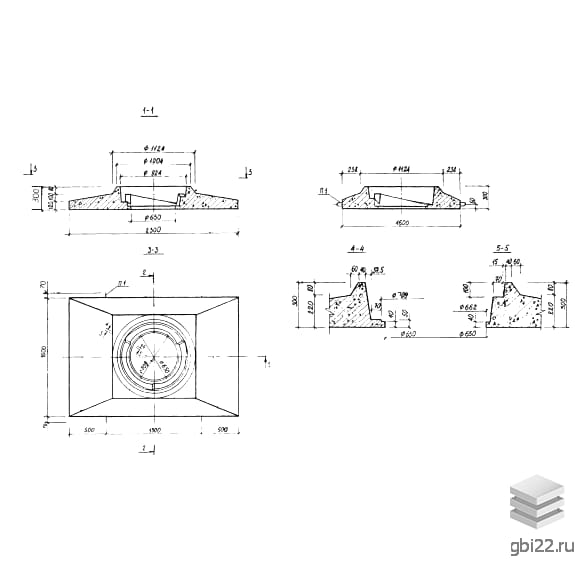

Габариты и вес

• Длина: 2300 мм;
• Ширина: 1600 мм;
• Высота: 300 мм;
• Масса: 1550 кг.

Условия хранения и транспортировки

Изделия складируют на подготовленных площадках, изолируя от других конструкций деревянными прокладками. Транспортировка осуществляется специализированным автотранспортом с обязательным креплением металлическими стяжками.

Погрузочно-разгрузочные работы выполняются квалифицированным персоналом с применением грузоподъёмной техники.
