Опорная плита ОП 3: назначение и расшифровка маркировки

ОП 3 – это прямоугольная железобетонная конструкция, используемая для монтажа на горловины колодцев в зонах автомобильных дорог и городских улиц. Обеспечивает надежное сопряжение чугунных люков с дорожным покрытием.

Расшифровка маркировки:

ОП – опорная плита прямоугольной формы.

3 – типоразмер изделия.

Индекс «к» (если указан) – обозначает укороченную квадратную модификацию.

Основные характеристики

Конструкция изготавливается из тяжелого бетона класса В22.5 (М300) с морозостойкостью F100 и водонепроницаемостью W4. Армирование выполнено стальными каркасами классов А-I, А-III, Вр-I.

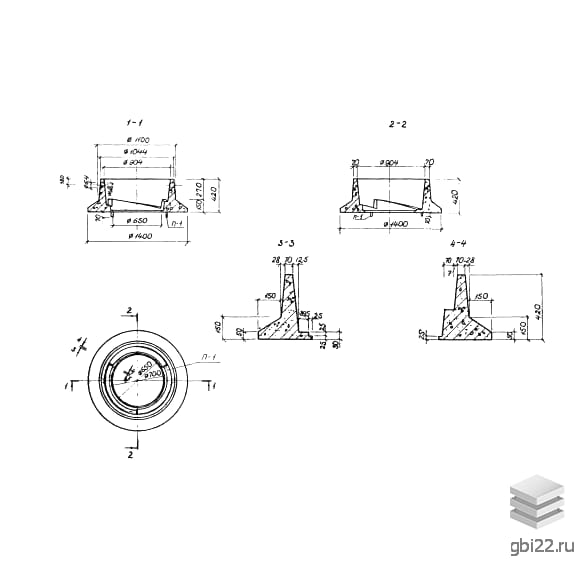

Габариты и вес

• Длина: 1400 мм
• Ширина: 1400 мм
• Высота: 420 мм
• Масса: 650 кг

Функциональные преимущества

Плита равномерно распределяет нагрузку от транспорта на грунт, предотвращая:

• Деформацию дорожного покрытия
• Повреждение горловин колодцев
• Смещение чугунных люков

Область применения

Используется при:

• Строительстве новых дорог
• Реконструкции существующих магистралей
• Ремонте инженерных коммуникаций

Нормативная база

Производство соответствует:

• ГОСТ 13015.0-83 (железобетонные конструкции)

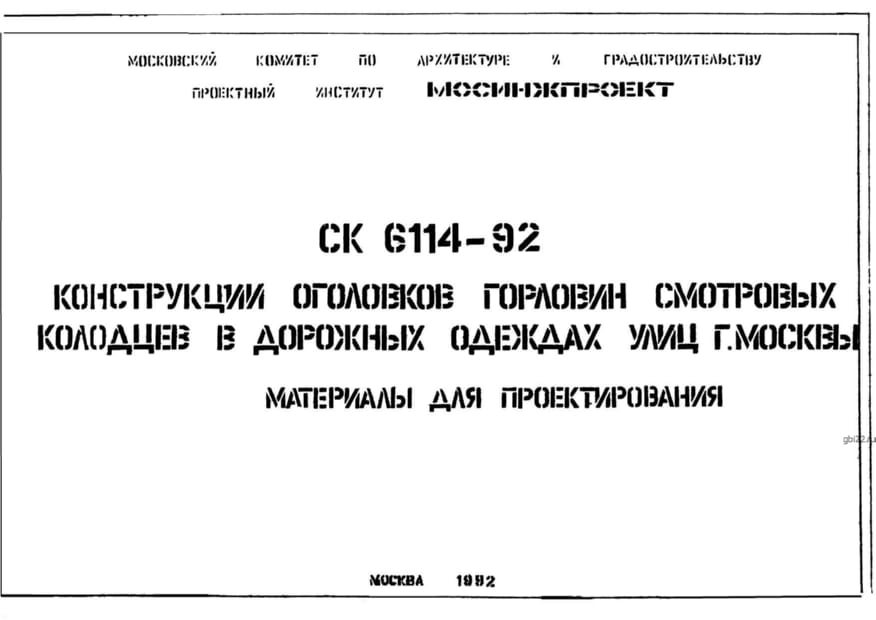

• Альбому СК 6114-92 (технология монтажа)
• ГОСТ 10268-80 (материалы для бетона)

Транспортировка и хранение

Требования к перевозке:

• Укладка строго по оси транспортного средства
• Фиксация металлическими стяжками
• Прокладка деревянными досками между изделиями

Условия складирования:

• Отдельная площадка для хранения
• Защита от механических воздействий
• Исключение контакта с другими конструкциями

Контроль качества

Каждая плита маркируется:

• Штампом ОТК
• Датой производства
• Логотипом изготовителя
