Плиты перекрытий ДП 14-1 т (Альбом ПС 103)

Маркировка и расшифровка обозначений

ДП 14-1 т (Альбом ПС 103) – это высоконадежные железобетонные конструкции, используемые в строительстве. Маркировка изделий включает следующие данные:

• ДП – тип конструкции (плита перекрытия; ДПО – плита с отверстием);
• 14 – номер типоразмера;
• 1 – дополнительные конструктивные особенности.

В конце маркировки могут указываться буквенные индексы, обозначающие усиление, расположение закладных элементов и другие параметры. Изменять маркировку запрещено.

Конструктивные особенности

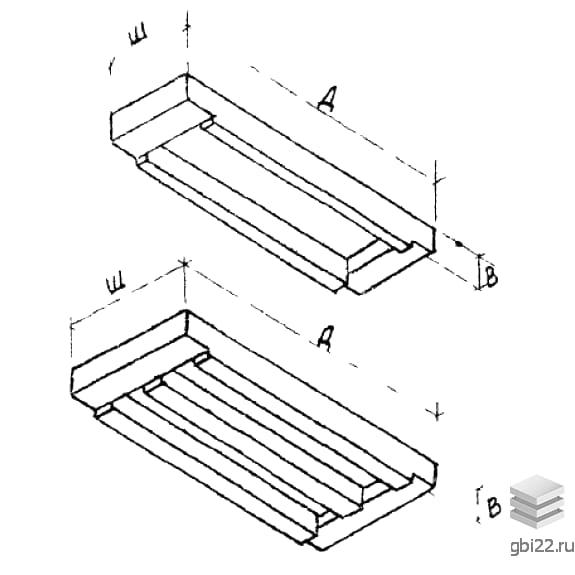

Плиты имеют прямоугольную форму с выступами на продольных гранях, придающими сечению П-образный профиль. Некоторые модели оснащены тройным выступом на торцевой части. В конструкции может присутствовать отверстие для монтажа люков или прокладки инженерных коммуникаций.

Область применения

Изделия применяются при строительстве камер для теплосетей диаметром 800 мм. Они выполняют функцию перекрытий магистральных трубопроводов, защищая их от грунтового давления и механических повреждений. Конструкции соответствуют требованиям СНиП II-Г.10-62 и рассчитаны на нагрузки Н30 и НК80. Глубина заложения варьируется от 0,5 до 20 м в зависимости от типоразмера.

Технические характеристики

• Длина: 4800 мм
• Ширина: 1000 мм
• Высота: 360 мм
• Вес: 2670 кг
• Марка бетона: М300

Материалы и производство

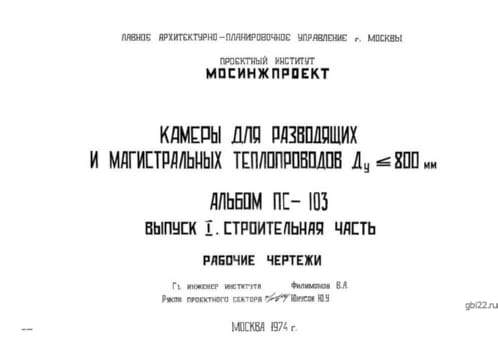

Изготовление плит регламентируется Альбомом ПС 103. Для обеспечения точности геометрии используется стальная опалубка. Основной материал – тяжелый бетон марок М300 и М300. Параметры водонепроницаемости и морозостойкости подбираются с учетом климатических условий.

Армирование выполняется сварными сетками и каркасами, которые фиксируются перед заливкой бетона. Металлические элементы обрабатываются антикоррозийными составами для увеличения срока службы.

Контроль качества и транспортировка

Готовая продукция проходит приемочные испытания, результаты которых фиксируются в сертификатах. Перевозка и складирование осуществляются с соблюдением норм безопасности. Погрузка производится с использованием спецтехники, обеспечивающей равномерное распределение нагрузки.
