Коллекторная плита перекрытия КП 21

Маркировка и обозначение

КП 21 – железобетонное изделие прямоугольной формы с центральным отверстием для канализационного люка. Изготавливается согласно ГОСТ из высокопрочного бетона с внутренним армированием.

Расшифровка обозначения:

• КП – коллекторная плита перекрытия;
• 21 – внутренняя ширина коллектора (в дециметрах).

Варианты маркировки:

• КП 21
• КП 21 д
• КП 21 у

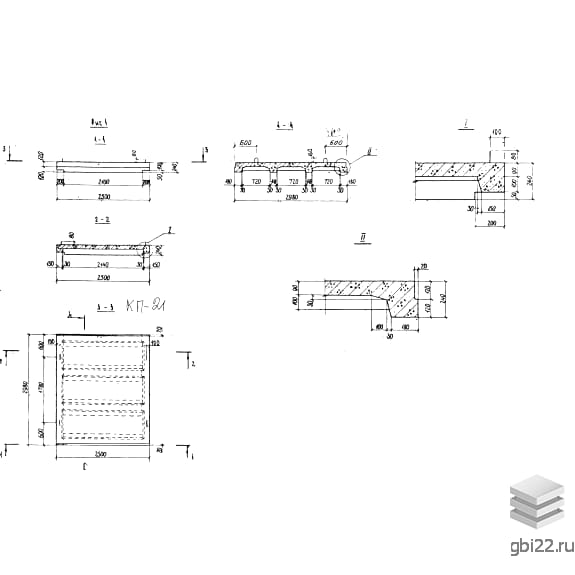

Технические параметры

Габариты и вес:

• Длина: 2500 мм
• Ширина: 2980 мм
• Высота: 240 мм
• Масса: 2575 кг
• Объем бетона: 1,03 м?

Материалы:

• Бетон: тяжелый, марка М300, морозостойкость F75 (ГОСТ 25192-82)
• Арматура: горячекатаная сталь Ас-П
• Закладные элементы: углеродистая сталь (ГОСТ 380-71)

Преимущества и сфера использования

Коллекторная плита КП 21 отличается повышенной прочностью, водонепроницаемостью и длительным сроком службы. Простота монтажа позволяет сократить сроки строительных работ.

Основные функции:

• Защита коллекторных камер от давления грунта
• Предотвращение попадания посторонних предметов
• Обеспечение безопасности (защита от падения в коллектор)
• Упрощение создания дополнительных входов и переходных тоннелей

Области применения:

• Системы водоотведения и канализации
• Коллекторы для кабельных систем
• Теплоснабжающие коммуникации

Технология производства

Армирование выполняется сварными сетками, объединенными в пространственные каркасы. Допускается соединение элементов вязальной проволокой.

Требования к качеству:

• Отсутствие трещин (кроме усадочных шириной до 0,1 мм)
• Запрещены участки с обнаженной арматурой
• Контроль геометрических параметров и прочности бетона

Транспортировка и хранение

Перевозка требует специального автотранспорта с креплениями для тяжелых грузов. Хранение - только на поддонах, исключающих контакт с грунтом.
