Железобетонные плиты перекрытия В12В3 для непроходных каналов

Маркировка изделий

ЖБИ изделия маркируются согласно нормативным документам буквенно-цифровыми обозначениями:

В12В3 расшифровывается как:

• В - плиты для перекрытия непроходных каналов
• 12 - типоразмер изделия

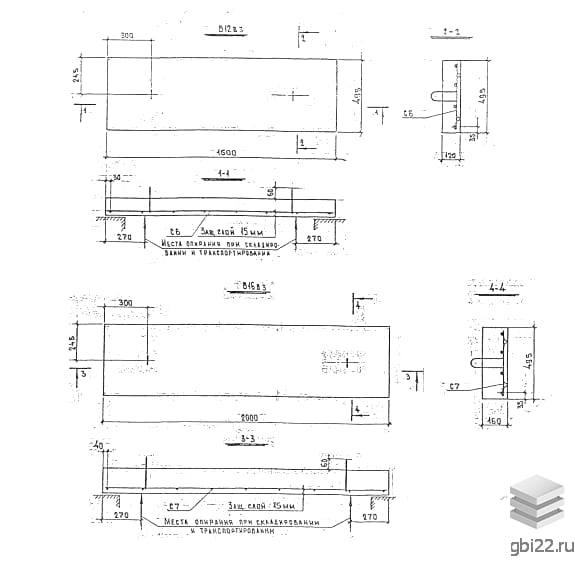

Основные характеристики

Технические параметры плит:

• Длина: 1600 мм
• Ширина: 495 мм
• Высота: 120 мм
• Масса: 238 кг
• Объем бетона: 0,095 м?
• Марка бетона: М200 (В15)

Применение

ЖБ плиты В12В3 предназначены для:

• Устройства сборных непроходных каналов тепловых сетей
• Использования в качестве крышек для лотков
• Эксплуатации в условиях умеренно агрессивной среды

Особенности конструкции

Изделия производятся в виде плоских прямоугольных панелей с:

• Технологическими скосами на продольных гранях
• Строповочными петлями для удобства монтажа
• Армированием стальными сетками класса A-III, Вр-1

Эксплуатационные свойства

Плиты обладают следующими характеристиками:

• Морозостойкость: F100-F300
• Водонепроницаемость: W4
• Допустимая сейсмичность: до 9 баллов
• Рабочая температура: до -40°C

Технология производства

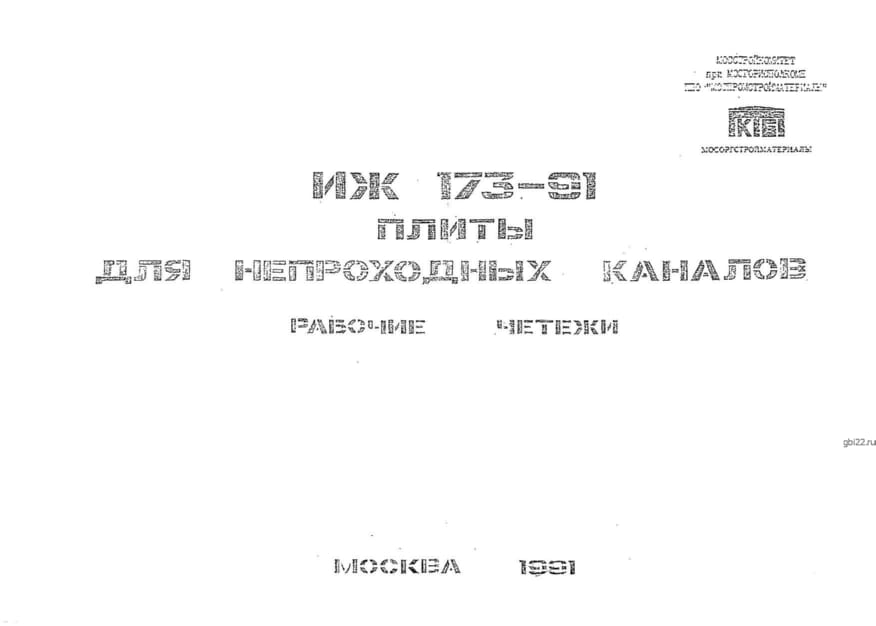

Изготовление осуществляется согласно Альбому ИЖ 173-91 с применением:

• Модифицированных бетонных смесей
• Качественной арматуры с антикоррозионной обработкой
• Защитного бетонного слоя не менее 15 мм

Монтаж и эксплуатация

Установка плит включает:

• Крепление к несущим конструкциям через закладные элементы
• Герметизацию швов мастикой или бетонным раствором
• Соблюдение правил транспортировки и хранения
