Плиты перекрытия В8кв3 для непроходных каналов

Маркировка и расшифровка

Железобетонные изделия маркируются согласно нормативным документам:

• В - плиты для непроходных каналов
• 8 - типоразмер конструкции

Основные параметры

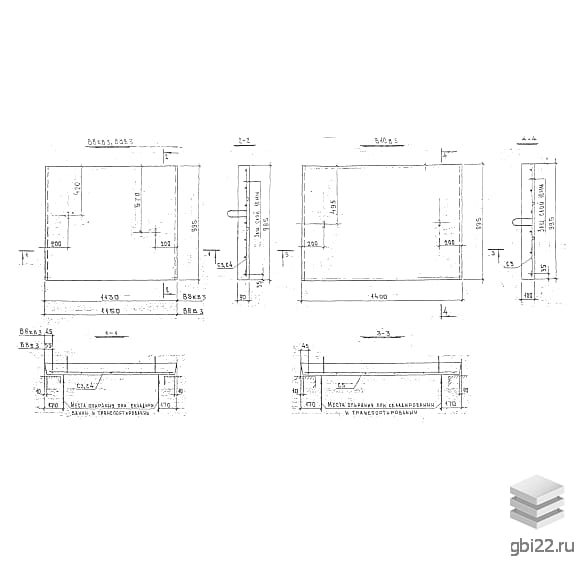

Технические характеристики плит В8кв3:

• Длина: 1130 мм
• Ширина: 995 мм
• Высота: 90 мм
• Масса: 250 кг
• Объем бетона: 0,1 м?
• Марка бетона: М200 (В15)

Применение

Железобетонные плиты перекрытия используются для:

• Создания защитных конструкций тепловых магистралей
• Комплектации с лотками (выполняют функцию крышек)
• Прокладки трубопроводов с изоляцией засыпного или подвесного типа

Конструктивные особенности

Изделия производятся с учетом требований Альбома ИЖ 173-91:

• Прямоугольные плоские панели со скосами на гранях
• Оснащены монтажными петлями для удобства транспортировки
• Армирование выполнено стальными сетками классов A-III, Вр-1
• Защитный слой бетона не менее 15 мм

Эксплуатационные свойства

Технические показатели плит:

• Морозостойкость: F100-F300
• Водонепроницаемость: W4
• Рабочая температура: до -40°C
• Допустимая сейсмичность: до 9 баллов
• Срок службы: не менее 50 лет

Технология производства

При изготовлении применяются:

• Бетонные смеси с модифицирующими добавками
• Качественная арматура с антикоррозионной обработкой
• Точечная сварка каркасов

Монтаж и обслуживание

Особенности установки:

• Крепление к несущим конструкциям через закладные элементы
• Герметизация швов мастикой или бетонным раствором
• Простота демонтажа для ремонтных работ

Транспортировка и хранение

Рекомендации по складированию:

• Исключение ударных нагрузок
• Защита от деформаций
• Соблюдение условий штабелирования
