Плиты перекрытия ВП 22-18: надёжность для инженерных коммуникаций

Маркировка и расшифровка обозначений

ВП 22-18 – это железобетонные плиты, предназначенные для перекрытия подземных сооружений. Расшифровка маркировки:

• ВП – верхняя плита (перекрытие);
• 22 – длина изделия в дециметрах (2200 мм);
• 18 – ширина в дециметрах (1800 мм);
• «К» – наличие опорных выступов для усиленной фиксации.

Основные характеристики

Плиты ВП 22-18 изготавливаются из тяжёлого бетона класса В22.5 (М300) с показателями:

• Морозостойкость: F75;
• Водонепроницаемость: W4;

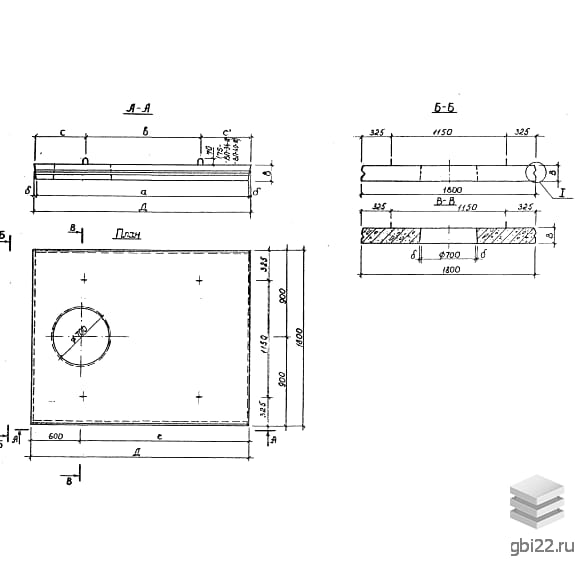

• Габариты: 2210?1800?160 мм;
• Вес: 1575 кг;
• Максимальная глубина закладки: 4 метра.

Конструктивные преимущества

Плиты оснащены опорными выступами, что обеспечивает:

• Устойчивость к вертикальным и горизонтальным нагрузкам;
• Повышенную герметичность благодаря пазам для шпонок;
• Защиту коммуникаций от грунтовой влаги.

Допускается нанесение дополнительного гидроизоляционного покрытия для усиления защиты.

Область применения

Используются для:

• Тепловых камер и пунктов контроля;
• Канализационных коллекторов;
• Защитных коробов для трубопроводов.

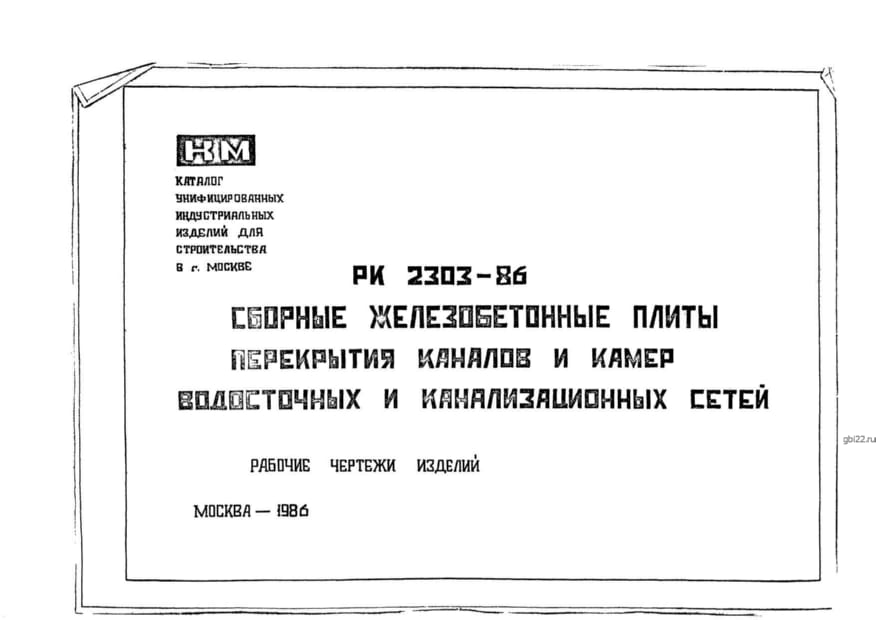

Стандартизация по РК 2303-86 гарантирует взаимозаменяемость плит от разных производителей.

Технология производства и контроль качества

Изготовление включает:

• Армирование каркасами из стали классов А-I, А-III, Bp-I;
• Сварку или связывание элементов;
• Заливку в стальные формы по ГОСТ 18886-73.

Готовые изделия проверяются на соответствие геометрическим параметрам (допуск ±10 мм) и отсутствие трещин (кроме усадочных ?0,1 мм).

Транспортировка и хранение

Плиты перевозятся:

• Ж/д, авто- или водным транспортом с фиксацией от смещения;
• В штабелях до 8 ярусов с деревянными прокладками.

Каждая партия сопровождается паспортом по ГОСТ 13015.3-81.
