Плиты перекрытия ВП 28-18 К: характеристики и применение

Маркировка плит перекрытия ВП 28-18 К

Обозначение ВП 28-18 К содержит полную информацию о конструкции:

• ВП – верхняя плита (перекрытие);
• 28 – длина изделия в дециметрах (2800 мм);
• 18 – ширина в дециметрах (1800 мм);
• К – наличие опорных выступов для усиленной фиксации.

Основные параметры

Габариты и вес:

• Длина: 2820 мм;
• Ширина: 1800 мм;
• Высота: 220 мм;
• Вес: 2580 кг;
• Объем бетона: 1,03 м?.

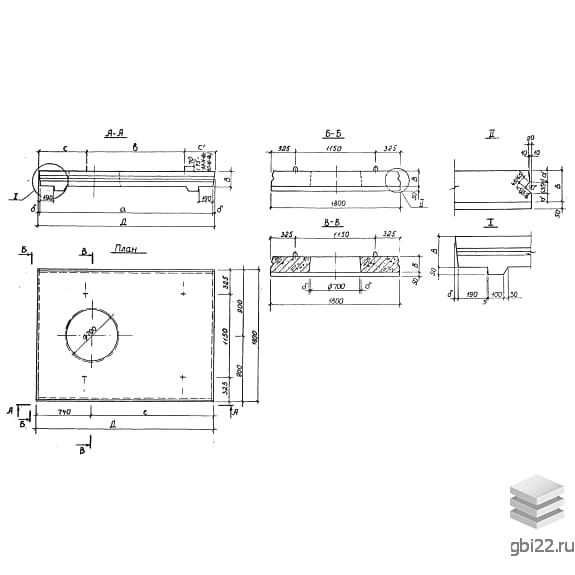

Конструктивные особенности

Плиты ВП 28-18 К оснащены усиленными опорными выступами, что обеспечивает:

• Повышенную устойчивость к вертикальным и горизонтальным нагрузкам;
• Надежную защиту коммуникаций в слабых грунтах;
• Герметичность благодаря пазам для шпонки.

Сфера применения

Используются для:

• Перекрытия тепловых камер и коллекторов;
• Защиты подземных инженерных сетей (теплотрассы, канализация);
• Создания прочных бетонных коробов с глубиной засыпки до 4 м.

Технические требования

Материалы:

• Бетон класса В22,5 (М300) по ГОСТ 25192-82;
• Морозостойкость F75, водонепроницаемость W4;
• Арматура классов А-I, А-III (ГОСТ 5781-82) и Вр-I (ГОСТ 6727-80).

Допуски:

• Отклонение по длине/ширине: не более 10 мм;
• Точность выступов: ±5 мм;
• Разница диагоналей: до 8 мм.

Транспортировка и хранение

• Перевозка ж/д, авто- или водным транспортом с надежной фиксацией;
• Складирование штабелями до 8 шт. с деревянными прокладками;
• Обязательное наличие паспорта изделия (ГОСТ 13015.3-81).
