Плиты перекрытия ВП 49-6: характеристики и применение

Маркировка плит ВП 49-6

Обозначение ВП 49-6 содержит ключевую информацию о конструкции:

• ВП – верхняя плита (перекрытие);
• 49 – длина изделия в дециметрах (4900 мм);
• 6 – ширина в дециметрах (600 мм);
• «К» (в модификации ВП 49-6 к) – наличие опорных выступов для усиленной фиксации.

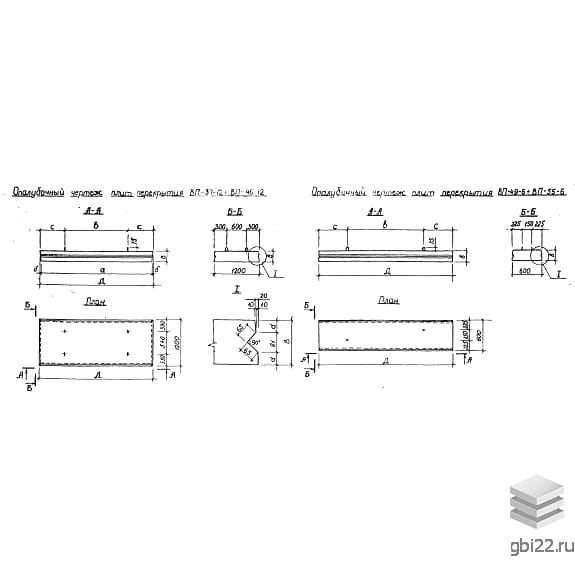

Основные параметры

• Длина: 4900 мм
• Ширина: 600 мм
• Высота: 360 мм
• Вес: 2520 кг
• Объем бетона: 1,008 м?
• Марка бетона: М300 (класс прочности В22.5)

Конструктивные преимущества

Плиты ВП 49-6 оснащены опорными выступами, обеспечивающими устойчивость к вертикальным и горизонтальным нагрузкам. Армированный каркас из стальной арматуры (классы А-I, А-III, Bp-I) в сочетании с тяжелым бетоном гарантирует:

• Защиту подземных коммуникаций (теплотрассы, коллекторы, газопроводы);
• Герметичность за счет пазов для шпонки;
• Дополнительную гидроизоляцию при нанесении защитного покрытия.

Область применения

Используются для:

• Перекрытия тепловых камер и контрольных пунктов;
• Обустройства канализационных коллекторов;
• Защиты инженерных сетей в слабых грунтах (максимальная глубина засыпки – 4 м).

Технические требования

• Изготовление по ГОСТ 25192-82 (морозостойкость F75, влагостойкость W-4);
• Отклонения геометрии: ±10 мм по длине/ширине, ±5 мм по толщине;
• Запрещены трещины (кроме усадочных ?0,1 мм);
• Толщина защитного слоя бетона: ?20 мм над рабочей арматурой, ?15 мм над распределительной.

Транспортировка и хранение

Допускается перевозка ж/д, авто- и водным транспортом с соблюдением правил:

• Высота штабеля – до 8 ярусов;
• Обязательное использование деревянных прокладок;
• Отдельное складирование принятых и бракованных плит.

Каждая партия сопровождается паспортом по ГОСТ 13015.3-81.
