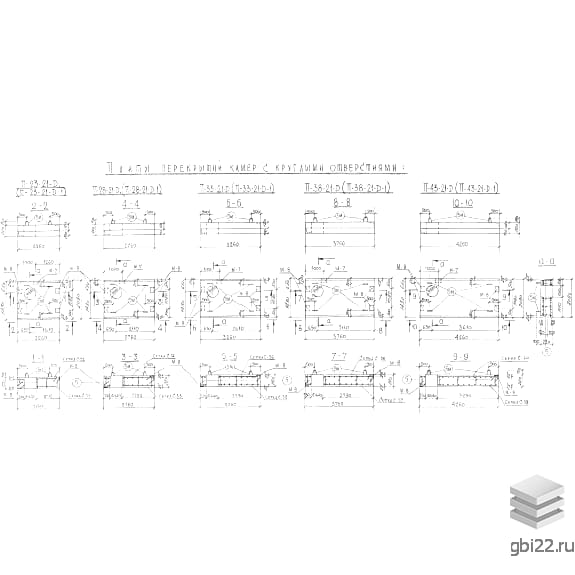

Плиты перекрытия П 43-21 д-1 (Альбом СК)

Маркировка и расшифровка

П 43-21 д-1 (Альбом СК) – это обозначение имеет следующую расшифровку:

• П – тип конструкции: плита перекрытия;
• 43 – длина изделия (4260 мм);
• 21 – ширина (2080 мм).

Дополнительные обозначения:

• «д» – наличие круглого отверстия;
• «к» – квадратное отверстие.

Числовые индексы указывают на зеркальное расположение отверстий. Изменение маркировки запрещено.

Основные характеристики

Плиты перекрытия П 43-21 д-1 – это прочные железобетонные конструкции прямоугольной формы, предназначенные для монтажа в сборно-монолитных камерах тепловых сетей. Они обеспечивают надежную защиту от обрушения грунта, проникновения мусора и посторонних лиц.

Технические параметры

• Габариты: 4260 ? 2080 ? 220 мм;
• Вес: 4700 кг;
• Марка бетона: М300 (водонепроницаемость W4);
• Армирование: сварные сетки из стали AIII и AI;
• Петли: сталь AI диаметром 16 мм (ГОСТ 5781-61).

Особенности конструкции

Изделия оснащены строповочными петлями для удобства транспортировки и монтажа. В зависимости от проекта могут иметь круглые или квадратные отверстия для коммуникаций и люков. Все металлические элементы обработаны антикоррозионным покрытием.

Производство и контроль качества

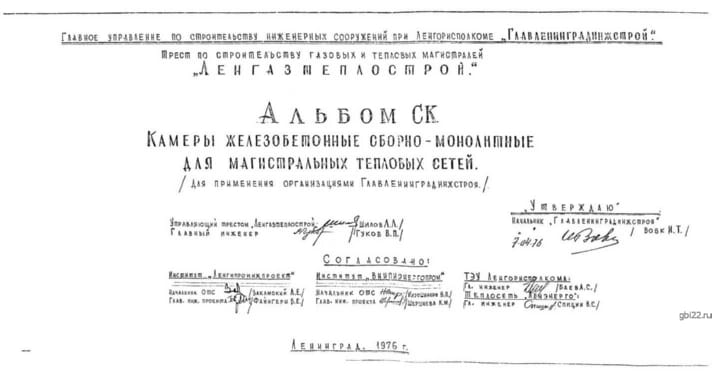

Изготовление плит осуществляется в стальных опалубках для точного соблюдения геометрии. Процесс регламентирован Альбомом СК и нормами СНиП. Готовая продукция проходит приемочные испытания, результаты фиксируются в сертификатах.

Транспортировка и хранение

Перевозка и складирование выполняются с соблюдением техники безопасности. Плиты укладываются горизонтально на деревянные подкладки в зоне петель. Для погрузки используется спецтехника с захватами, предотвращающими повреждения.
