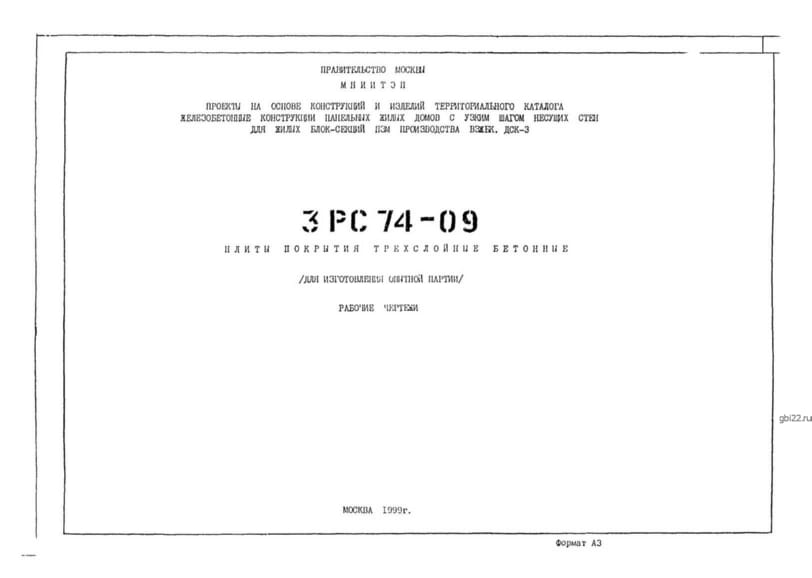

Трёхслойные плиты перекрытия 6ПЧ 1-1 (Альбом 3РС 74-09)

Маркировка 6ПЧ 1-1 расшифровывается следующим образом:

• 6ПЧ – трёхслойная плита покрытия;
• 1 – типоразмер изделия;
• 1 – конструктивные особенности.

Основные характеристики

Трёхслойные плиты перекрытия 6ПЧ 1-1 – это прочные железобетонные конструкции с ровными поверхностями. Для удобства монтажа в них встроены сварные закладные элементы.

Изделия обладают повышенными теплоизоляционными свойствами, что делает их востребованными в жилищном строительстве. Они применяются для обустройства тёплых чердаков и кровель с рулонным покрытием. Конструкции соответствуют энергосберегающим нормативам МГСН 2.01-99 и требованиям СНиП 2.03.01-84. Огнестойкость – 30 минут.

Конструктивные особенности

Плиты изготавливаются в стальных формах и состоят из:

• Двух железобетонных слоёв;
• Теплоизоляционного слоя из пенополистирола марки ПСБ-С-25 (ГОСТ 15588-86) толщиной 200 мм.

Слои соединены между собой рёбрами жёсткости.

Материалы изготовления

Бетон:

• Класс прочности: В22.5 (М300);
• Плотность: 2300 кг/м?;
• Морозостойкость: F100;
• Водонепроницаемость: W2;
• Осадка конуса: от 6 см.

Армирование:

• Сетки и каркасы из арматуры АIII (ГОСТ 5781-82) или А400/А500;
• Проволока Вр-1 (ГОСТ 6727-80);
• Закладные детали – сталь Ст3кп2 (ГОСТ 380-88);
• Монтажные петли – Ст3сп2 или 10ГТ.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с надёжным креплением. Для погрузки используются самобалансирующие траверсы. Хранение – в вертикальном положении на деревянных подкладках.

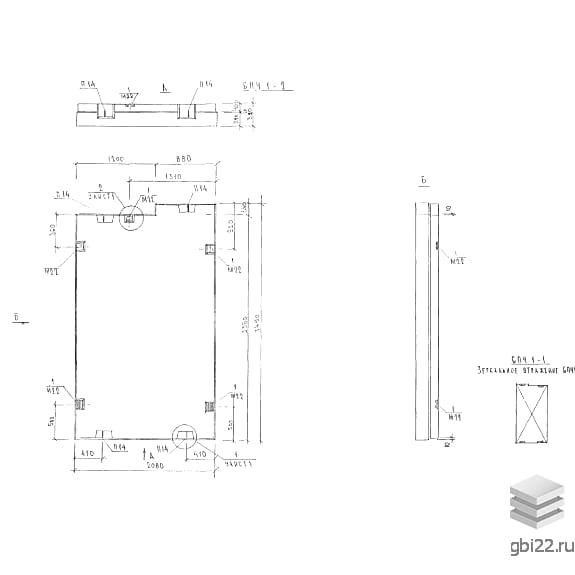

Габариты и вес

• Длина: 2080 мм;
• Ширина: 3490 мм;
• Высота: 320 мм;
• Масса: 2640 кг.
