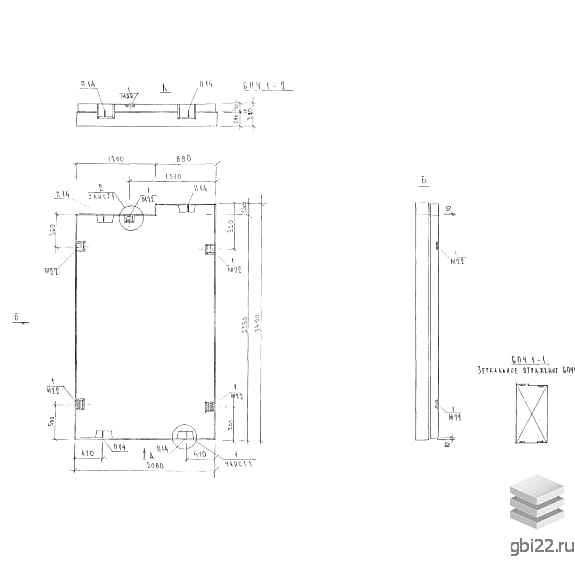

Трёхслойные плиты перекрытия 6ПЧ 1-2 (Альбом 3РС 74-09)

Маркировка изделий

Символы 6ПЧ 1-2 (Альбом 3РС 74-09) расшифровываются следующим образом:

• 6ПЧ – трёхслойная плита перекрытия
• 1 – типоразмер элемента
• 2 – конструктивные особенности

Дополнительно на изделие наносят дату изготовления, данные производителя, отметку ОТК и массу.

Основные характеристики

Прочные прямоугольные конструкции с гладкими поверхностями, оснащённые закладными элементами для удобного монтажа. Отличаются повышенными теплоизоляционными свойствами.

Область применения

Используются в жилищном строительстве для обустройства тёплых чердаков и кровель с наплавляемыми покрытиями. Соответствуют нормативам МГСН 2.01-99 и СНиП 2.03.01-84. Огнестойкость – 30 минут.

Конструктивные особенности

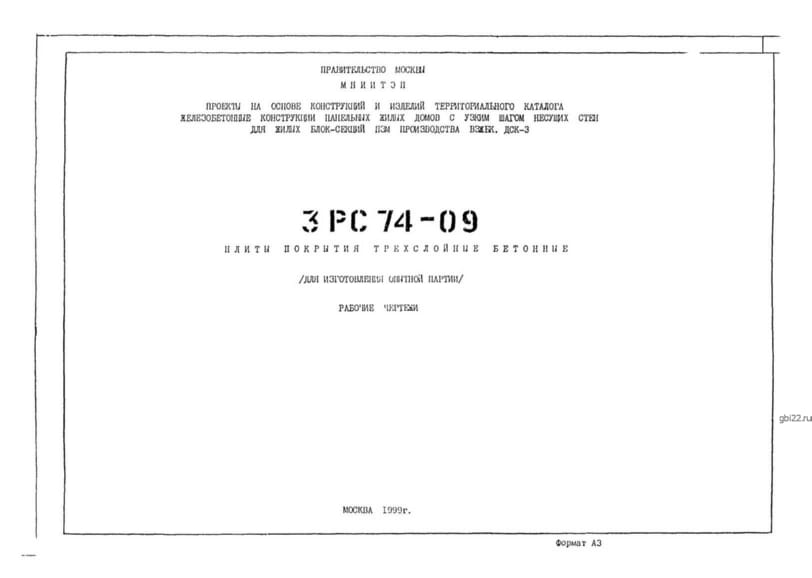

Изготавливаются в стальных формах по Альбому 3РС 74-09. Состоят из:

• Двух железобетонных слоёв
• Теплоизоляционного слоя (пенополистирол ПСБ-25 толщиной 200 мм)

Слои соединены рёбрами жёсткости.

Материалы изготовления

Бетон:

• Класс прочности: В22,5 (М300)
• Плотность: 2300 кг/м?
• Морозостойкость: F100
• Водонепроницаемость: W2

Армирование:

• Сетки и каркасы из стали АIII (ГОСТ 5781-82)
• Допускается применение арматуры А400-А500
• Монтажные петли: Ст3сп2 или 10ГТ

Транспортировка и хранение

Перевозка осуществляется на панелевозах с надёжным креплением. Для складирования используют вертикальные кассеты с деревянными подкладками.
