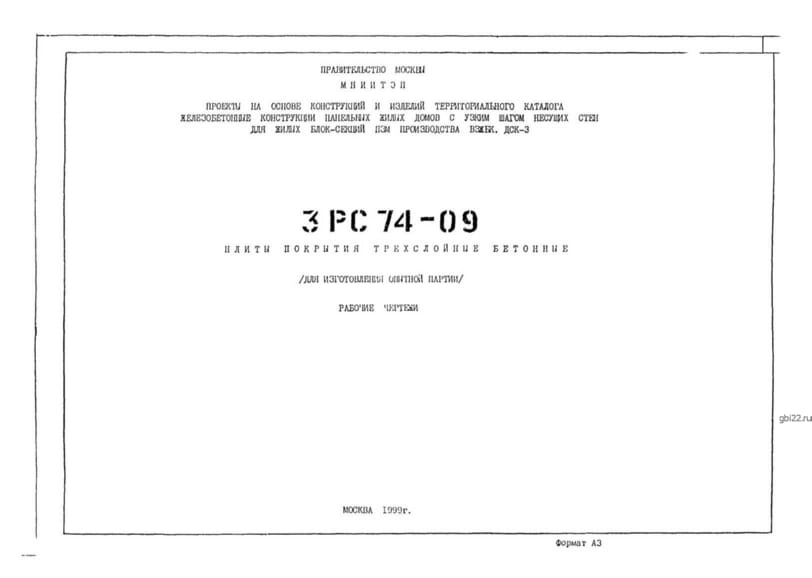

Трехслойные плиты перекрытия 6ПЧ 2-1 (Альбом 3РС 74-09)

Трехслойные плиты покрытия 6ПЧ 2-1 – это прочные железобетонные конструкции с ровной поверхностью, предназначенные для монтажа кровельных систем. В их конструкции предусмотрены закладные элементы, обеспечивающие надежное соединение при сварке.

Маркировка изделий

Обозначение 6ПЧ 2-1 (Альбом 3РС 74-09) расшифровывается следующим образом:

• 6ПЧ – трехслойная плита покрытия;
• 2 – типоразмер изделия;
• 1 – модификация конструкции.

Дополнительно на плитах могут указываться дата выпуска, данные производителя, отметка ОТК и масса.

Основные характеристики

Применение: перекрытия жилых зданий с теплым чердаком и наплавляемой кровлей. Соответствуют нормам энергоэффективности (МГСН 2.01-99) и требованиям СНиП 2.03.01-84.

Огнестойкость: 30 минут.

Конструктивные особенности

Изготавливаются в стальных формах. Состоят из:

• Двух железобетонных слоев;
• Теплоизоляционного слоя (пенополистирол марки ПСБ-25, 200 мм).

Слои соединены ребрами жесткости.

Материалы

Бетон:

• Класс прочности: В22.5 (М300);
• Плотность: 2300 кг/м?;
• Морозостойкость: F100;
• Водонепроницаемость: W2.

Армирование:

• Сетки и каркасы из стали АIII (А400/А500);
• Петли: Ст3сп2 или 10ГТ.

Транспортировка и хранение

Перевозка – на панелевозах с надежным креплением. Хранение – вертикально в кассетах с деревянными подкладками.

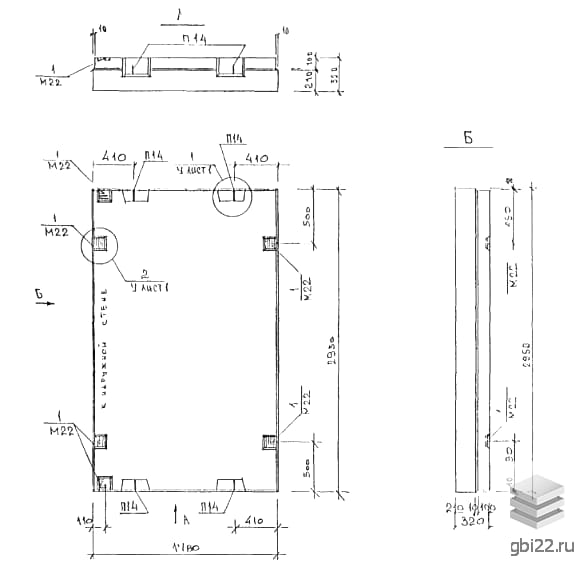

Габариты и вес

• Длина: 1780 мм;
• Ширина: 2950 мм;
• Высота: 320 мм;
• Вес: 2060 кг.
