Трёхслойные плиты покрытия 6ПЧ 3-1

Маркировка и расшифровка

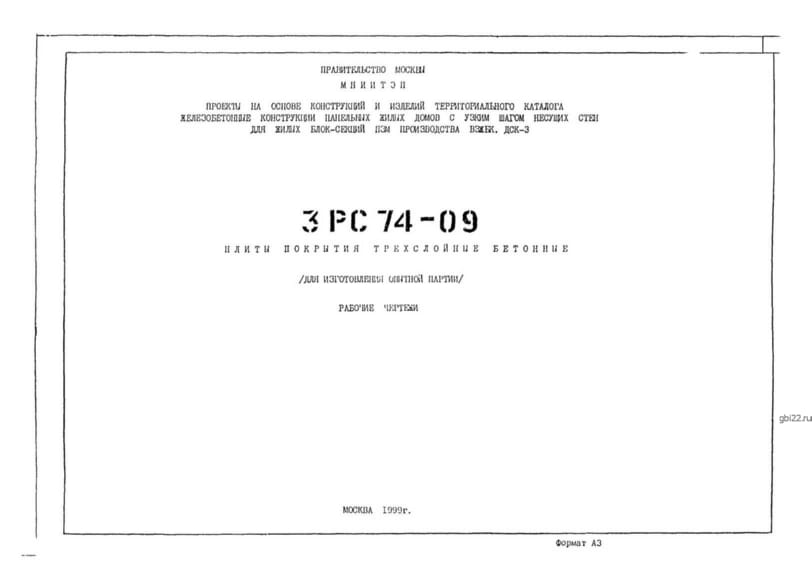

6ПЧ 3-1 (Альбом 3РС 74-09) — это высокопрочные железобетонные конструкции с гладкими поверхностями, оснащённые закладными элементами для удобства монтажа.

Расшифровка обозначений:

• 6ПЧ — трёхслойная плита покрытия;
• 3 — типоразмер изделия;
• 1 — модификация конструкции.

Дополнительно на изделиях указывают дату изготовления, данные производителя, вес и отметку ОТК.

Основные характеристики

Плиты обладают повышенной теплоизоляцией, что делает их востребованными в жилищном строительстве. Применяются для:

• перекрытий зданий с тёплым чердаком;
• кровель с наплавляемыми покрытиями.

Соответствуют нормам МГСН 2.01.99 и СНиП 2.03.01-84. Огнестойкость — 30 минут.

Конструкция и материалы

Изготавливаются в стальных формах. Состав:

• Два слоя железобетона (класс В22.5, плотность 2300 кг/м?);
• Теплоизоляция — пенополистирол (ПСБ-25, толщина 200 мм).

Слои соединены рёбрами жёсткости. Параметры бетона:

• Морозостойкость: F100;
• Водонепроницаемость: W2;
• Осадка конуса: от 6 см.

Армирование

Используется:

• Сетки и каркасы из стали АIII (А400/А500) (ГОСТ 5781-82);
• Проволока Вр-1 (ГОСТ 6727-80).

Закладные детали — сталь Ст3кп2, петли — Ст3сп2 или 10ГТ.

Транспортировка и хранение

• Перевозка на панелевозах с фиксацией;
• Складирование вертикально на деревянных подкладках.

Технические параметры
