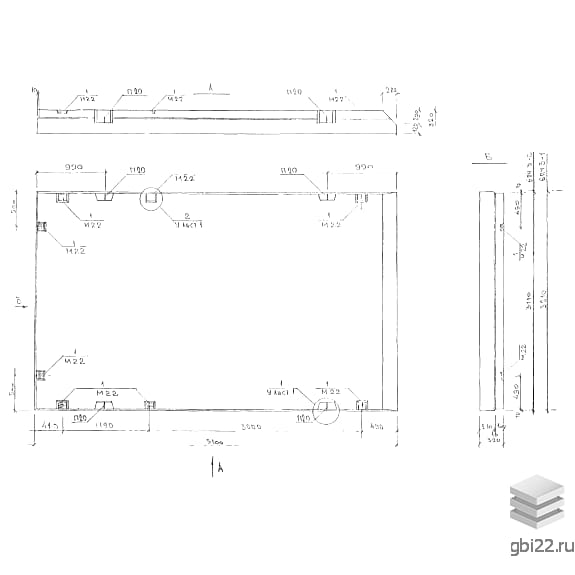

Трёхслойные плиты перекрытия 6ПЧ 3-2 (Альбом 3РС 74-09)

Маркировка изделий:

• 6ПЧ – трёхслойная плита перекрытия;
• 3 – типоразмер конструкции;
• 2 – особенности исполнения.

Железобетонные плиты 6ПЧ 3-2 – это прочные и долговечные строительные элементы с гладкой поверхностью, оснащённые закладными деталями для удобного монтажа. Их универсальная конструкция обеспечивает высокую теплоизоляцию и соответствует нормам энергоэффективности (МГСН 2.01-99, СНиП 2.03.01-84).

Основные характеристики

Конструктивные особенности:

• Два несущих слоя из тяжёлого бетона (класс В22.5, плотность 2300 кг/м?);
• Теплоизоляционный слой – пенополистирол марки ПСБ-С-25 (200 мм, ГОСТ 15588-86);
• Соединение слоёв через армированные рёбра.

Технические параметры:

• Морозостойкость: F100;
• Водонепроницаемость: W2;
• Огнестойкость: 0,5 часа;
• Габариты: 5100?3110?3200 мм;
• Вес: 5730 кг.

Армирование и материалы

Каркасы изготавливаются из арматуры классов AIII (ГОСТ 5781-82) или А400/А500. Для сварных соединений применяется сталь Ст3кп 2 (ГОСТ 380-88). Монтажные петли – из стали AI (Ст3сп 2) или AcII (10ГТ).

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией от смещения. Складирование – вертикально в кассетах с деревянными подкладками для защиты от повреждений.

Применение: перекрытия жилых зданий с тёплым чердаком и кровлей из наплавляемых материалов.
