Плиты покрытия П 1 (ИНВ 28900м)

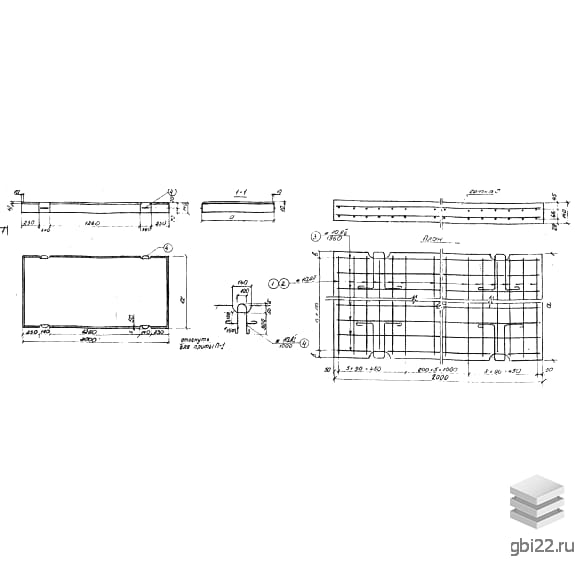

Плиты покрытия П 1 (ИНВ 28900м) представляют собой высокопрочные железобетонные строительные элементы. Они имеют прямоугольную форму и оснащены овальными углублениями на продольных и торцевых гранях, в которых размещаются строповочные петли. Эти петли необходимы для упрощения монтажа и выполнения погрузочно-разгрузочных операций.

Маркировка изделия

Маркировка П 1 (ИНВ 28900м) расшифровывается следующим образом:

П – тип изделия (плита покрытия);

1 – порядковый номер типоразмера элемента.

Основные характеристики

Длина: 2000 мм

Ширина: 520 мм

Высота: 140 мм

Вес: 370 кг

Марка бетона: М300

Применение

Эти унифицированные плиты используются при строительстве мостов для автомобильных дорог общего назначения, выполненных из пролетных конструкций, таких как сводчатые плиты длиной 12 и 18 м. Они являются частью сборного железобетонного покрытия дорожного полотна и могут эксплуатироваться в любых климатических условиях.

Требования к качеству

Плиты рассчитаны на нагрузку, оказываемую на проезжую часть, в размере НК80. При разработке элементов учитывались требования СН 200-62 и СН 365-67. Для обеспечения высокого качества продукции и сохранения точных геометрических пропорций рекомендуется использовать стальные опалубочные формы и бетон марки М300 по прочности на сжатие.

Физико-химические показатели

Водонепроницаемость и морозостойкость бетона должны составлять соответственно W6 и F200. В условиях сурового климата морозостойкость должна быть на уровне F300. Высокая прочность достигается благодаря арматурным сеткам из высокопрочной горячекатаной стали класса AII.

Условия эксплуатации

Строповочные петли изготавливаются из стали класса AI с диаметром 10 мм. Важно обеспечить защитный бетонный слой, указанный на рабочих чертежах. На поверхности конструкции не допускаются оголенные арматуры, трещины, сколы и раковины.

Приемо-сдаточные испытания

Результаты испытаний фиксируются в сертификатах, которые предоставляются конечному потребителю вместе с партией готовой продукции. Некондиционные изделия отбраковываются и хранятся отдельно.

Транспортировка и укладка

Складирование и транспортировка плит покрытия П 1 (ИНВ 28900м) должны осуществляться с соблюдением техники безопасности и действующих нормативных стандартов. Укладка должна производиться в горизонтальном положении с использованием подкладочных материалов в области строповочных петель. Погрузочно-разгрузочные работы следует выполнять с помощью специализированной техники, обеспечивающей равномерное распределение нагрузки.
