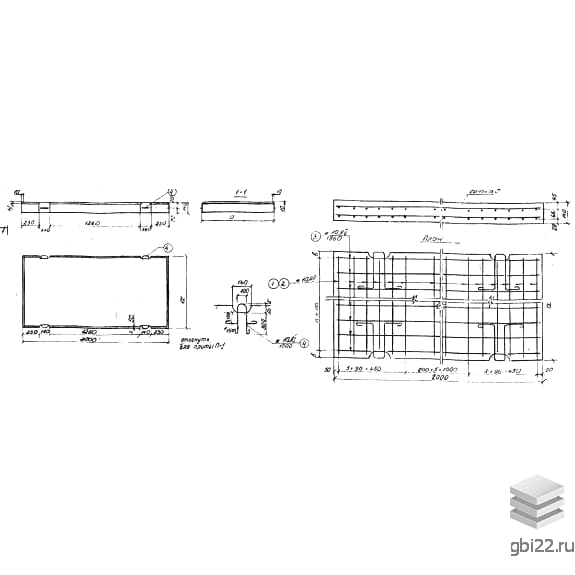

Плиты покрытия П 2 (ИНВ 28900м)

Плиты покрытия П 2 (ИНВ 28900м) представляют собой высокопрочные железобетонные строительные элементы, имеющие прямоугольную форму. На продольных и торцевых гранях изделий расположены овальные углубления, в которые устанавливаются строповочные петли. Эти петли необходимы для упрощения монтажных работ и выполнения погрузочно-разгрузочных операций.

Маркировка изделий

Маркировка П 2 (ИНВ 28900м) имеет следующие обозначения:

П – тип изделия (плита покрытия);

2 – порядковый номер типоразмера элемента.

Запрещается вносить изменения в маркировочные знаки.

Основные характеристики

Длина: 2000 мм

Ширина: 1810 мм

Высота: 140 мм

Вес: 1270 кг

Марка бетона: М300

Применение

Эти унифицированные плиты используются при строительстве мостов для автомобильных дорог общего назначения, выполненных из пролетных конструкций, таких как сводчатые плиты длиной 12 и 18 м. Они являются частью сборного железобетонного покрытия дорожного полотна и могут эксплуатироваться в любых климатических условиях.

Нагрузочные характеристики

Изделия рассчитаны на нагрузку, оказываемую на проезжую часть, в размере НК80. При разработке элементов учитывались требования СН 200-62 и СН 365-67.

Качество и изготовление

Для обеспечения высокого качества готовой продукции и сохранения точных геометрических пропорций рекомендуется использовать стальные опалубочные формы. В качестве основного материала следует применять бетон марки М300 по прочности на сжатие. Физико-химические характеристики бетона, такие как водонепроницаемость и морозостойкость, должны составлять F200 и W6 соответственно. В условиях сурового климата морозостойкость должна быть на уровне F300.

Арматура и защита

Высокая прочность конструкций достигается благодаря наличию арматурных сеток из высокопрочной горячекатаной стали периодического профиля класса AII. Строповочные петли изготавливаются из стали класса AI с диаметром стержней 10 мм. Важно обеспечить защитный бетонный слой, указанный на рабочих чертежах, и избегать оголенного армирования, сколов, трещин и раковин на поверхности.

Приемка и транспортировка

Результаты приемо-сдаточных испытаний фиксируются в сертификатах, которые предоставляются конечному потребителю вместе с партией готовой продукции. Некондиционные изделия отбраковываются и хранятся отдельно. Складирование и транспортировка плит покрытия П 2 (ИНВ 28900м) должны осуществляться с соблюдением техники безопасности и действующих нормативных стандартов. Укладка должна производиться в горизонтальном положении с использованием подкладочных материалов в области строповочных петель. Погрузочно-разгрузочные работы должны выполняться с помощью специализированной техники, обеспечивающей равномерное распределение нагрузки в стропах.
