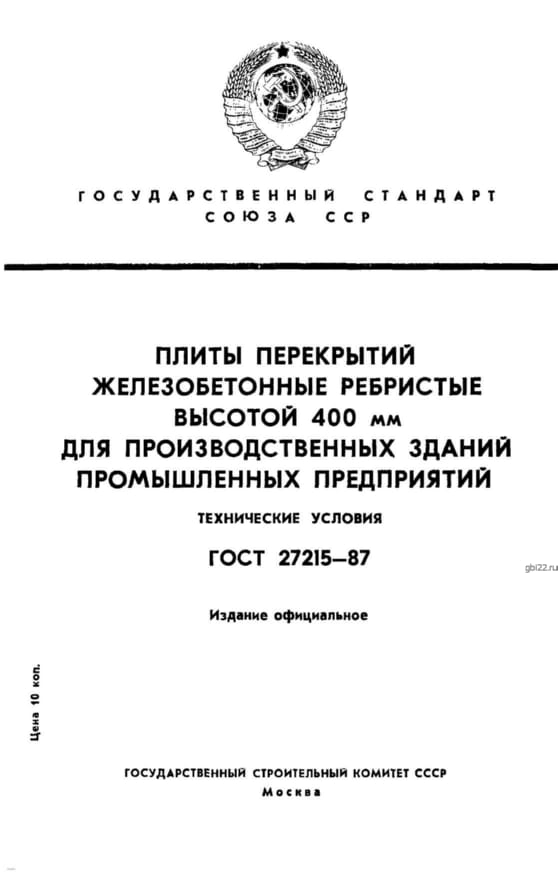

Ребристая плита 1П 2-1 АIVт (ГОСТ 27215-87)

Ребристая плита 1П 2-1 АIVт – это железобетонный конструктивный элемент с П-образным профилем, предназначенный для равномерного распределения нагрузок между несущими опорами зданий. Использование таких плит сокращает расход материалов и повышает устойчивость сооружений.

Маркировка плиты 1П 2-1 АIVт

Шифр изделия содержит ключевые параметры:

• 1П – плита с опорами под полки ригелей;
• 2 – типоразмер модели;
• 1 – категория по несущей способности;
• AIVт – класс напрягаемой арматуры.

Маркировка наносится на торец или боковую грань плиты.

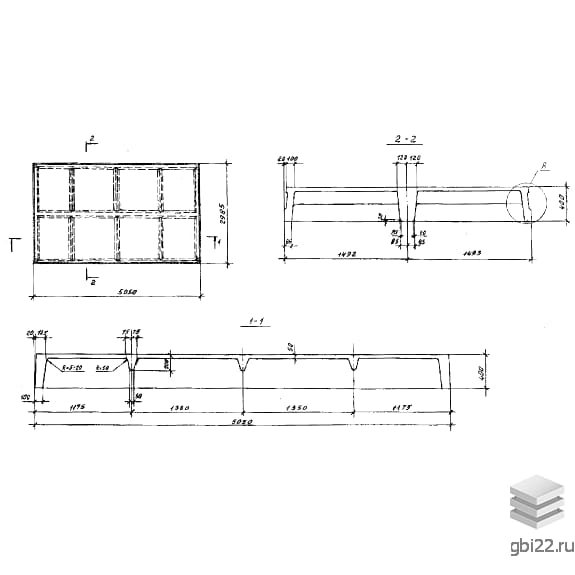

Технические характеристики

Основные параметры плиты:

• Длина: 5050 мм
• Ширина: 2985 мм
• Высота: 400 мм
• Масса: 4350 кг
• Марка бетона: М200

Область применения

Плиты используют в многоэтажном строительстве при расстоянии между опорами до 6 м. Ограничения:

• Температурный режим: от -40°C до +50°C;
• Сейсмичность: до 9 баллов;
• Умеренная агрессивность внешней среды.

Производство и контроль качества

Изготовление включает:

1. Формирование арматурного каркаса из стали классов A-IV, Aт-V, Aт-Vcк;
2. Заливку бетонной смеси марки М200 (плотность 2500 кг/м?);
3. Виброуплотнение и сушку в течение 24 часов;
4. Тестирование на прочность, морозостойкость и геометрическую точность.

Транспортировка и хранение

Требования к перевозке и складированию:

• Штабелирование высотой до 2.5 м с деревянными прокладками (?30 мм);
• Фиксация груза при транспортировке;
• Допустимая прочность бетона для перевозки – 70% от марочной.
