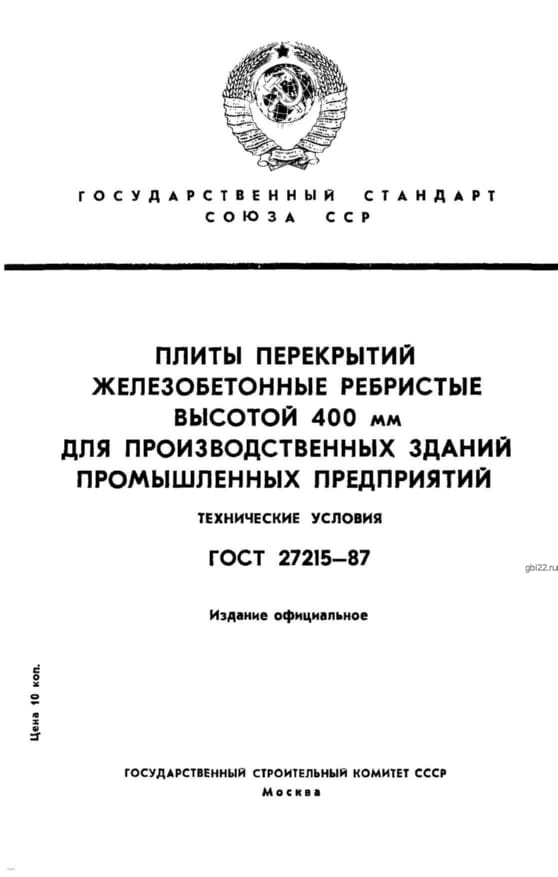

Ребристая плита 1П 2-1 АтVт (ГОСТ 27215-87)

Ребристая плита 1П 2-1 АтVт – это прочный железобетонный элемент П-образного сечения, предназначенный для равномерного распределения нагрузок между этажами зданий. Использование таких плит сокращает расход стройматериалов и повышает устойчивость конструкций.

Маркировка изделия

Шифр 1П 2-1 АтVт (ГОСТ 27215-87) содержит ключевые параметры:

• 1П – плита с опорами для полок ригелей;
• 2 – типоразмер;
• 1 – категория по несущей способности;
• АтVт – класс напрягаемой арматуры.

Маркировка наносится на торец или продольную грань плиты, а также дублируется на комплектующих элементах.

Основные характеристики

Материалы:

• Бетон марки М250 (плотность ~2500 кг/м?);
• Арматура из термоупрочненной стали классов A-IV, Aт-V, Aт-Vcк.

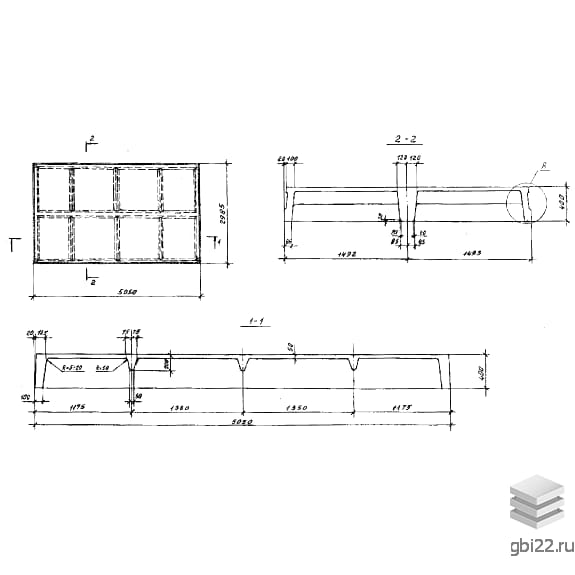

Габариты и вес:

• Длина: 5050 мм;
• Ширина: 2985 мм;
• Высота: 400 мм;
• Масса: 4350 кг.

Область применения

Плиты используются в многоэтажном строительстве при:

• Шаге опор ? 6 м;
• Температурном режиме от -40°C до +50°C;
• Сейсмичности до 9 баллов;
• Умеренно агрессивных средах.

Технология производства

Процесс изготовления включает:

1. Монтаж арматурного каркаса в форму;
2. Заливку бетонной смеси;
3. Уплотнение вибраторами;
4. Сушку в течение 24 часов;
5. Контроль качества (прочность, геометрия, морозостойкость).

Расход бетона на 1 плиту – 0.9 м?.

Транспортировка и хранение

• Штабелирование высотой ? 2.5 м (с прокладками ?30 мм);
• Перевозка при прочности бетона ?70% от марочной;
• Фиксация груза во избежание смещений.
