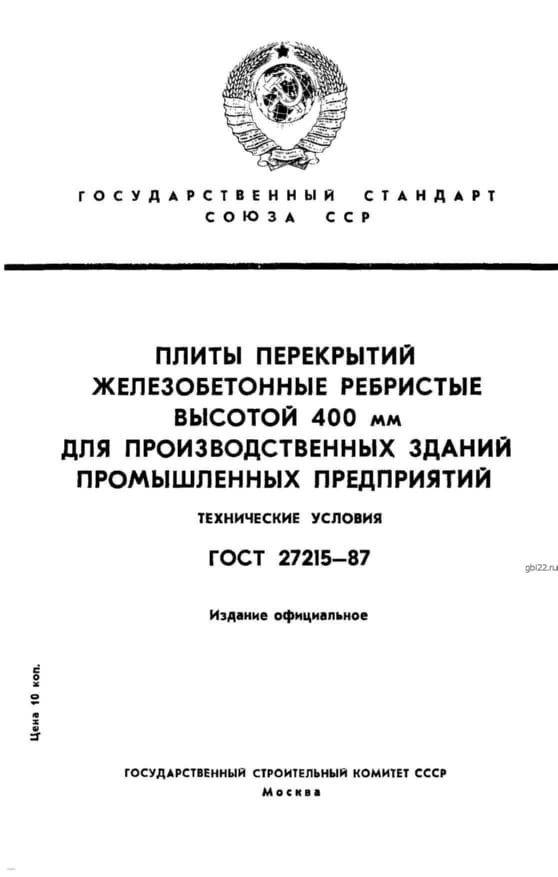

Ребристая железобетонная плита 1П 2-2 АIVт (ГОСТ 27215-87)

Маркировка изделия

1П 2-2 АIVт (ГОСТ 27215-87) – обозначение содержит ключевые параметры:

• 1П – плита с опорами для ригельных полок;
• 2 – типоразмерная серия;
• 2 – категория по нагрузочной способности;
• АIVт – класс термоупрочнённой арматуры.

Маркировка наносится на торец или боковую грань конструкции.

Основные характеристики

Железобетонная плита П-образного сечения предназначена для перераспределения нагрузок между этажами зданий. Элемент сокращает расход стройматериалов и повышает устойчивость сооружения.

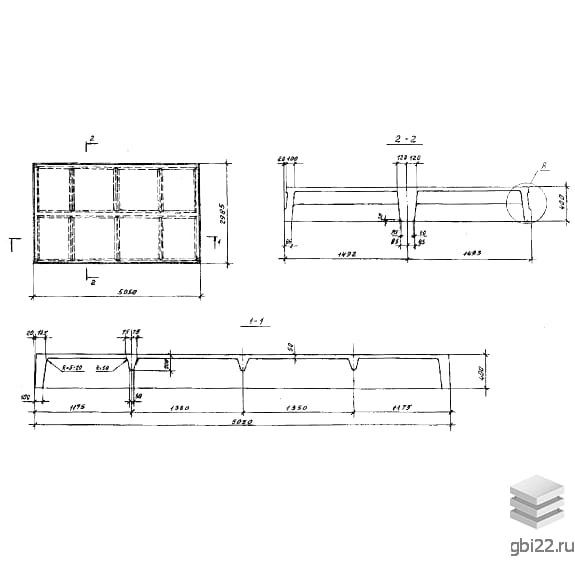

Технические параметры

• Длина: 5050 мм
• Ширина: 2985 мм
• Высота: 400 мм
• Масса: 4350 кг
• Класс бетона: М2500
• Плотность: 2500 кг/м?

Область применения

Конструкция используется в многоэтажном строительстве при расстоянии между опорами до 6 м. Ограничения:

• Температурный режим: от -40°C до +50°C;
• Сейсмичность: до 9 баллов;
• Умеренная агрессивность внешней среды.

Производство и контроль качества

Изготовление осуществляется по стандартной технологии ЖБИ:

1. Армирование сталью классов A-IV, Aт-V, Aт-Vcк;
2. Заливка бетонной смесью марки М2500;
3. Уплотнение вибрационным оборудованием;
4. Сушка в течение 24 часов.

Контроль включает проверку:

• Механической прочности;
• Морозостойкости;
• Соответствия геометрических размеров;
• Защитного слоя бетона.

Транспортировка и хранение

Условия складирования:

• Штабелирование высотой до 2.5 м;
• Прокладки толщиной от 30 мм между изделиями;
• Обязательная видимость маркировки.

Транспортировка разрешена при достижении 70% прочности бетона. Требуется:

• Равномерное распределение нагрузки;
• Использование крепёжных приспособлений;
• Сопроводительная документация.
