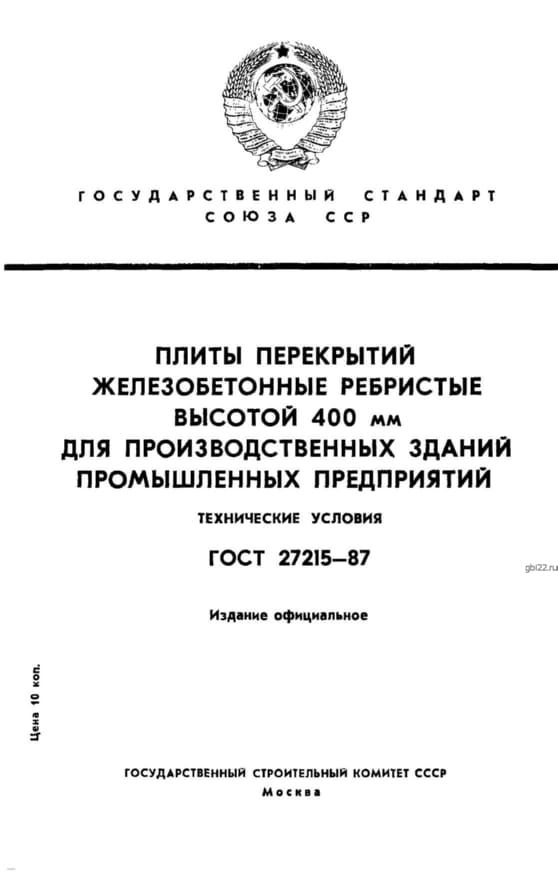

Ребристая плита перекрытия 1П 3-1 АтVIт (ГОСТ 27215-87)

Железобетонная ребристая плита 1П 3-1 АтVIт – конструкционный элемент из тяжёлого бетона с П-образным профилем, предназначенный для распределения нагрузок между несущими опорами зданий. Применяется в многоэтажном строительстве при расстоянии между опорами до 6 м.

Маркировка изделия

Обозначение 1П 3-1 АтVIт (ГОСТ 27215-87) расшифровывается следующим образом:

1П – плита с опорными полками для ригелей.

3 – типоразмер изделия.

1 – показатель несущей способности.

АтVIт – класс напрягаемой арматуры.

Технические параметры

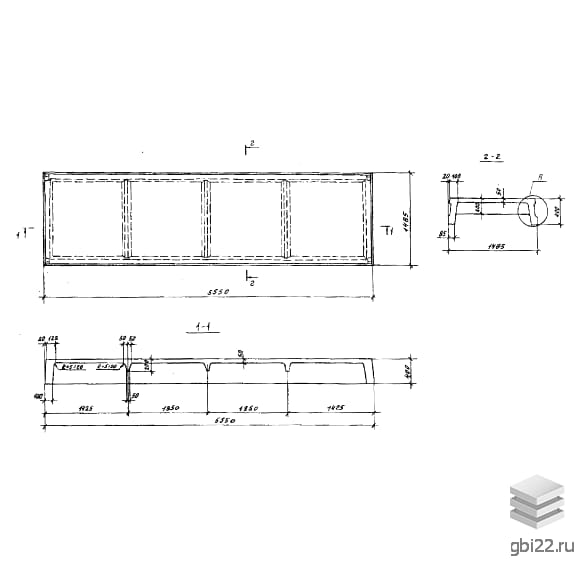

Габариты:

Длина: 5550 мм

Ширина: 1485 мм

Высота: 400 мм

Вес: 2200 кг

Марка бетона: М350

Плотность: 2500 кг/м?

Эксплуатационные характеристики

Изделие предназначено для использования в условиях:

• Температурный режим: от -40°C до +50°C

• Сейсмическая активность: до 9 баллов

• Умеренно агрессивная среда

Производственный процесс

Изготовление осуществляется по технологии виброуплотнения:

1. Монтаж арматурного каркаса из стали класса АтVIт

2. Заливка бетонной смеси марки М350

3. Обработка вибрационным оборудованием

4. Термообработка в течение 24 часов

5. Контроль качества (прочность, геометрия, защитный слой бетона)

Транспортировка и хранение

• Складирование штабелями высотой до 2,5 м

• Обязательное использование прокладок толщиной от 30 мм

• Перевозка при достижении 70% прочности бетона

• Фиксация груза специальными креплениями

Преимущества применения

• Оптимизация нагрузки на несущие конструкции

• Снижение расхода строительных материалов

• Повышение надежности зданий

• Соответствие ГОСТ 27215-87
