Ребристая плита 1П 3-1 АтVскп п (ГОСТ 27215-87)

Железобетонная ребристая плита 1П 3-1 АтVскп п (ГОСТ 27215-87) – прочный строительный элемент с П-образным профилем, предназначенный для равномерного распределения нагрузок между этажами зданий. Использование таких плит сокращает расход материалов и повышает устойчивость сооружений.

Маркировка плиты 1П 3-1 АтVскп п

Обозначение изделия содержит ключевые технические параметры:

• 1П – плита с опорными полками для ригелей;
• 3 – типоразмер конструкции;
• 1 – категория по несущей способности;
• AтVскп – класс напрягаемой арматуры;
• п – пониженная проницаемость бетона.

Маркировка наносится на торец или продольную грань плиты.

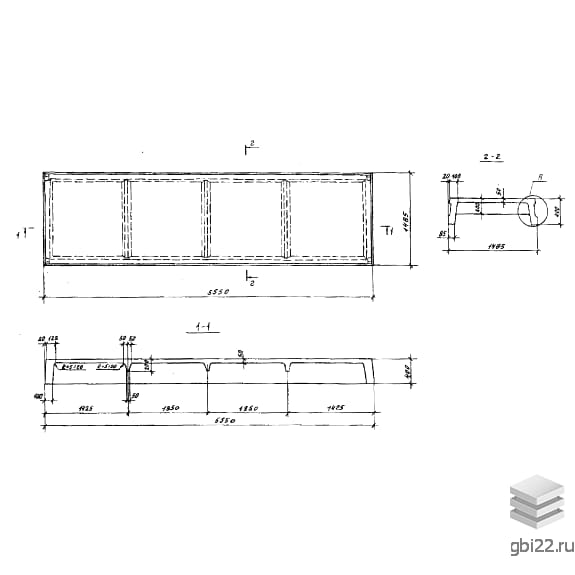

Технические характеристики

Основные параметры ребристой плиты:

• Длина: 5550 мм
• Ширина: 1485 мм
• Высота: 400 мм
• Вес: 1800 кг
• Марка бетона: М2500 (прочность на сжатие)
• Плотность бетона: ~2500 кг/м?

Область применения

Плиты 1П 3-1 АтVскп п используют в строительстве:

• Многоэтажных зданий (шаг опор ? 6 м);
• Сооружений с температурным режимом от -40°C до +50°C;
• Объектов в сейсмически активных зонах (до 9 баллов);
• Конструкций со средней агрессивностью среды.

Производство и контроль качества

Изготовление плит включает:

• Армирование сталью классов A-IV, Aт-V, Aт-Vcк;
• Заливку бетонной смеси марки М2500;
• Виброуплотнение и сушку в формах (24 часа);
• Тестирование на прочность, морозостойкость и геометрию.

Расход бетона на одну плиту – 0,9 м?.

Транспортировка и хранение

Требования к складированию и перевозке:

• Штабелирование высотой до 2,5 м (лежачее положение);
• Прокладки между плитами (?30 мм);
• Фиксация груза при транспортировке;
• Перевозка разрешена при прочности бетона ?70% от марочной.
