Ребристая плита П 60-15 АтV – характеристики и применение

Маркировка изделия П 60-15 АтV (ГОСТ 23009-78):

• П – плита с ребристой структурой
• 60 – длина в дециметрах (5970 мм)
• 15 – ширина в дециметрах (1490 мм)
• АтV – класс термоупрочненной арматуры

Основные параметры конструкции

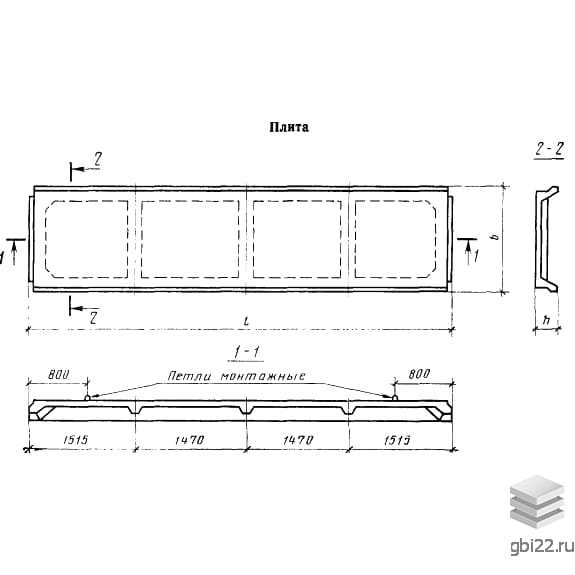

Ребристая плита П 60-15 АтV – предварительно напряженная железобетонная конструкция П-образного сечения с поперечными ребрами жесткости. Применяется при строительстве железнодорожных платформ в регионах с нормальными и среднеагрессивными грунтами. Не предназначена для вечной мерзлоты и сейсмоопасных зон (свыше 6 баллов).

Технические характеристики

• Длина: 5970 мм
• Ширина: 1490 мм
• Высота: 300 мм
• Масса: 1500 кг
• Класс бетона: М300

Особенности производства

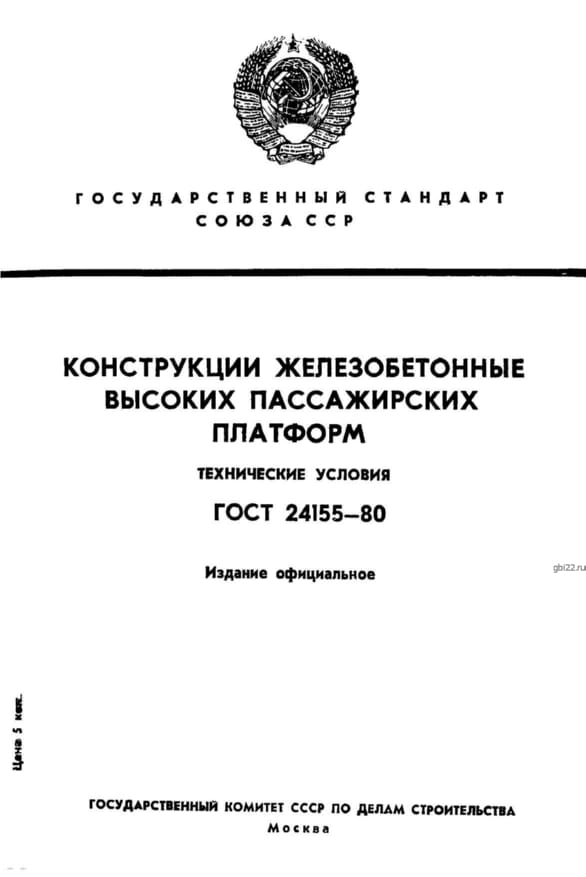

Изготовление регламентировано ГОСТ 24155-80 с использованием стальных форм. Основной материал – тяжелый бетон марки М300 с показателями морозо- и водостойкости, адаптированными под климатические условия региона эксплуатации.

Армирование выполняется термически упрочненной сталью класса АтV (допускается применение арматуры АV и АIV). Закладные элементы из сталей С38/23 или С44/29 проходят антикоррозийную обработку.

Контроль качества

Готовая продукция тестируется на:

• Прочность
• Жесткость
• Трещиностойкость
• Соответствие геометрических параметров

Каждая партия сопровождается сертификатами соответствия.

Транспортировка и хранение

Требования к складированию:

• Горизонтальное положение в штабелях (до 5 ярусов)
• Обязательное использование прокладочных материалов
• Ровная складская площадка

Перевозка осуществляется специализированным транспортом с надежной фиксацией. Запрещены ударные нагрузки и волочение конструкций.
