Ребристая плита ПКЖ 2 (ГОСТ 7740-55)

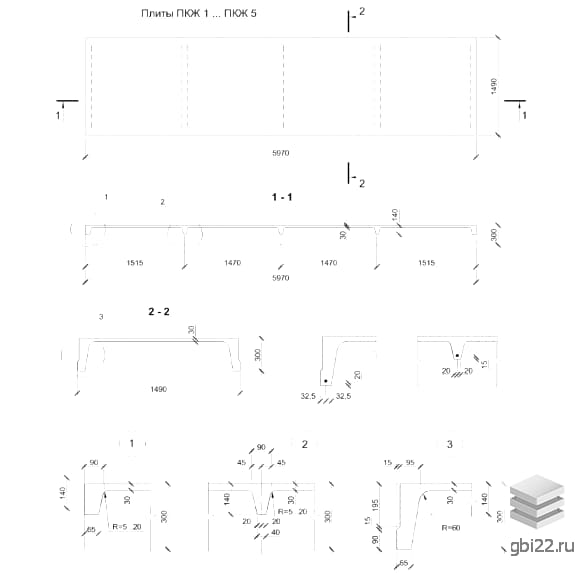

Ребристая плита ПКЖ 2 (по стандарту ГОСТ 7740-55) представляет собой высокопрочную железобетонную конструкцию П-образной формы. На поверхности плиты расположены поперечные и продольные ребра жесткости, которые позволяют изделию выдерживать значительные нагрузки. Поля между ребрами образуют плоскую армированную полку.

Маркировка изделия

Маркировка плиты содержит важную информацию о ее характеристиках:

ПКЖ – обозначение крупнопанельной плиты;

2 – указывает на несущую способность изделия.

Маркировочные знаки наносятся на торцевую грань продольного ребра каждой плиты. Также указывается дата производства и краткое название производителя. Для нанесения информации используется специальная краска, устойчивая к воздействию окружающей среды.

Основные характеристики

Длина: 5970 мм

Ширина: 1490 мм

Высота: 300 мм

Вес: 1400 кг

Марка бетона: М200

Применение

Плиты ПКЖ 2 (ГОСТ 7740-55) используются в бесчердачных зданиях и сооружениях производственного назначения в качестве покрытия. Они применяются совместно с другими железобетонными элементами, выполняющими опорные функции, такими как фермы, балки и стены.

Производство и контроль качества

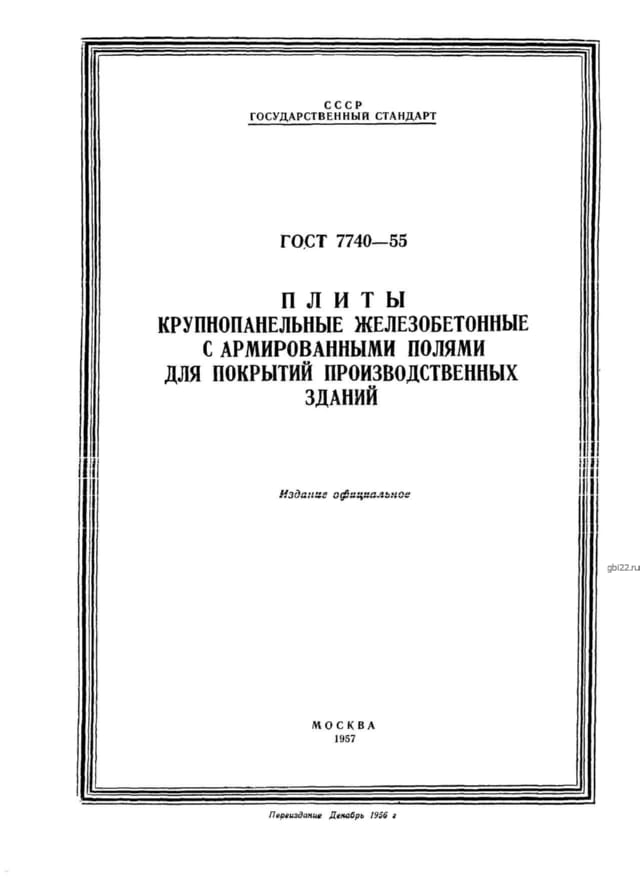

Изготовление плит осуществляется в заводских условиях в соответствии с регламентом ГОСТ 7740-55. В процессе производства обязательно проводится пооперационный технологический контроль на всех этапах. Основным сырьем является бетон марки М200, который получают путем смешивания воды с вяжущими веществами, добавлением заполнителей и модифицированных добавок.

Армирование

Для обеспечения высокой прочности плиты ПКЖ 2 армируются плоскими сварными каркасами и сетками, изготовленными из высокопрочных стальных стержней и специальной проволоки. Элементы каркаса соединяются сваркой, что обеспечивает надежность конструкции.

Дефекты и контроль

При визуальном осмотре готовой плиты недопустимо наличие дефектов, таких как наплывы, вмятины, раковины, трещины и участки с видимой арматурой. Плиты проверяются отделом технического контроля завода на соответствие требованиям ГОСТ 7740-55. Каждой партии, прошедшей проверку, выдается документ, подтверждающий качество.

Хранение и транспортировка

Плиты хранятся в рабочем положении и сортируются по маркам, укладываясь штабелями. Для обеспечения устойчивости и прочности основания под штабелем используются деревянные прокладки из сухой древесины размером не менее 170x10x5 см. Подъем, погрузка и разгрузка плит осуществляется с захватом за монтажные петли или с помощью инвентарных приспособлений. Транспортировка производится в положении, аналогичном хранению, на деревянных прокладках под концами изделий.
