Ребристая плита ПКЖ 5 (ГОСТ 7740-55)

Ребристая плита ПКЖ 5 (по стандарту ГОСТ 7740-55) представляет собой высокопрочную железобетонную конструкцию в форме буквы "П". На поверхности плиты расположены поперечные и продольные ребра жесткости, которые позволяют изделию выдерживать значительные нагрузки. Поля между ребрами образуют плоскую армированную полку.

Маркировка изделия

Плиты, соответствующие ГОСТ 7740-55, применяются в бесчердачных зданиях и сооружениях производственного назначения в качестве покрытия. Они используются совместно с другими железобетонными элементами, выполняющими опорные функции, такими как фермы, балки и стены.

Расшифровка маркировки

Основные сведения об изделии заключены в маркировке, которая должна быть лаконичной и содержательной для удобства сортировки и ознакомления с технической документацией. Рассмотрим расшифровку ПКЖ 5:

ПКЖ – крупнопанельная плита;

5 – несущая способность изделия.

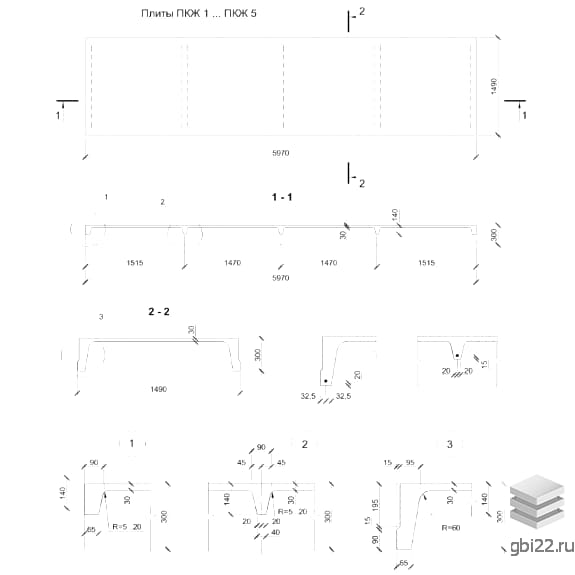

Технические характеристики

Длина: 5970 мм

Ширина: 1490 мм

Высота: 300 мм

Вес: 1400 кг

Марка бетона: М200

Производство и контроль качества

Ребристые плиты ПКЖ 5 изготавливаются на заводе в соответствии с ГОСТ 7740-55. В процессе производства осуществляется пооперационный технологический контроль на всех этапах. В качестве основного сырья используется бетон марки М200, который получают путем смешивания воды с вяжущими веществами и добавлением заполнителей.

Армирование

Для обеспечения высокой прочности плиты армируются с помощью плоских сварных каркасов и сеток, изготовленных из высокопрочных стальных стержней и специальной проволоки. Элементы каркаса соединяются сваркой, что обеспечивает надежность конструкции.

Конструктивные особенности

В изделии также используются стальные закладные детали, которые предназначены для восприятия усилий, возникающих при монтаже. При визуальном осмотре готовой плиты недопустимо наличие дефектов, таких как наплывы, вмятины, раковины, трещины и участки с видимой арматурой.

Контроль и хранение

Плиты ПКЖ 5 проверяются отделом технического контроля завода на соответствие требованиям ГОСТ 7740-55. Каждой партии присваивается документ, подтверждающий качество. Плиты хранятся в рабочем положении, сортируются по маркам и укладываются штабелями с использованием деревянных прокладок для обеспечения устойчивости.

Транспортировка

Подъем, погрузка и разгрузка плит осуществляется с захватом за монтажные петли или с помощью инвентарных приспособлений. Плиты перевозят в положении, аналогичном хранению, на деревянных прокладках под концами изделий.
