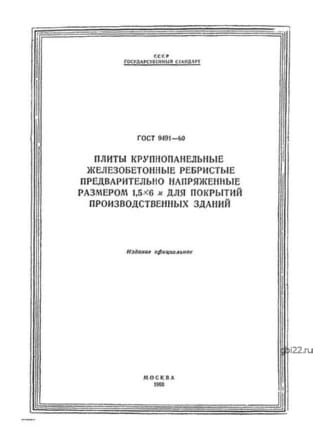

Ребристая плита ПНС 4 (ГОСТ 9491-60)

Ребристая плита ПНС 4 – это высокопрочное железобетонное прямоугольное изделие с продольными ребрами, придающими конструкции П-образный профиль. В полке может быть предусмотрено отверстие для установки водосточной воронки по специальному заказу. Основное назначение этих строительных элементов – создание перекрытий в производственных зданиях.

Маркировка изделия

Условное обозначение железобетонных плит состоит из буквенных и числовых индексов, которые содержат краткую информацию об изделии. Маркировка ПНС 4 (ГОСТ 9491-60) расшифровывается следующим образом:

ПСН – ребристая плита, армированная продольными ребрами стержневой арматурой;

4 – порядковый номер конструкции.

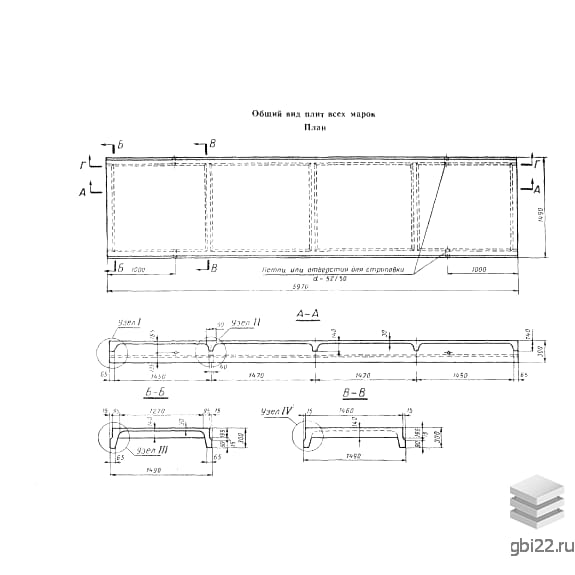

Основные характеристики

Длина: 5970 мм

Ширина: 1490 мм

Высота: 300 мм

Вес: 1420 кг

Марка бетона: М200

Применение

Плиты используются в объектах с несущими конструкциями, такими как фермы, балки и стены, расположенными с шагом 6 метров. Они обеспечивают надежное перекрытие в производственных помещениях.

Требования к качеству

На боковой грани продольного ребра плиты должны быть указаны ее марка, краткое наименование или товарный знак производителя, а также дата выпуска. Маркировка наносится методом штампования или с использованием трафаретов с краской, устойчивой к истиранию и ультрафиолетовому воздействию.

Армирование и контроль качества

Армирование ребристых плит – это трудоемкий процесс. Полки армируются сварными сетками, поперечные ребра – плоскими каркасами, а продольные ребра – предварительно-напряженной арматурой. Готовые изделия проходят контроль на прочность, жесткость и трещиностойкость, а также оцениваются по внешнему виду и толщине защитного слоя бетона.

Хранение и транспортировка

Ребристые плиты ПНС 4 (ГОСТ 9491-60) должны храниться на оборудованных складах в горизонтальном положении. Для защиты от деформации и повреждений необходимо соблюдать следующие правила:

• Штабеля должны располагаться так, чтобы не мешать работе обслуживающего персонала и обеспечивать доступ к верхнему изделию;
• Между рядами конструкций устанавливать прокладки одинаковой толщины;
• Маркировочные надписи должны быть доступны для прочтения.

Погрузо-разгрузочные работы следует выполнять с использованием специального транспорта, обеспечивая надежное фиксирование плит во время транспортировки.
