Ребристая плита ПСБ 1 (ГОСТ 9491-60)

Ребристая плита ПСБ 1 – это высокопрочное железобетонное прямоугольное изделие с продольными ребрами, придающими конструкции П-образный вид. В полке может быть предусмотрено отверстие для установки водосточной воронки по специальному заказу. Основное назначение этих строительных элементов – создание перекрытий в производственных зданиях.

Маркировка изделия

Условное обозначение железобетонных плит состоит из числовых и буквенных индексов, которые содержат краткую информацию об изделии. Маркировка ПСБ 1 (ГОСТ 9491-60) расшифровывается следующим образом:

ПСБ – ребристая плита с армированными продольными ребрами высокопрочной проволокой;

1 – номер конструкции.

Основные характеристики

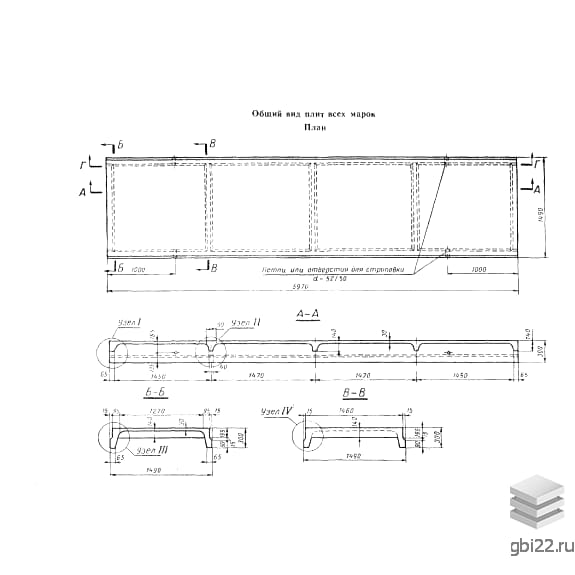

Длина: 5970 мм

Ширина: 1490 мм

Высота: 300 мм

Вес: 1420 кг

Марка бетона: М300

Применение

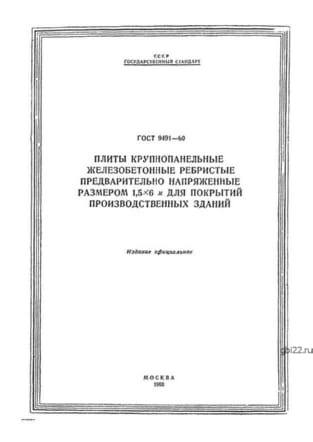

Плиты используются в объектах с несущими конструкциями (фермы, балки, стены и т.д.), расположенными с шагом 6 метров. Основным регламентирующим документом для изготовления ребристых плит является ГОСТ 9491-60.

Армирование и качество

В зависимости от типа армирования применяется бетон с маркой по прочности на сжатие М300 (стержневая арматура) или М300 (проволока). Эти материалы обладают хорошими показателями влагостойкости, морозостойкости и жесткости, что обеспечивает прочность изделий и предотвращает появление трещин.

Армирование плит – это трудоемкий процесс. Полки армируются сварными сетками, поперечные ребра – плоскими каркасами, а продольные ребра – предварительно-напряженной арматурой из стержневой арматуры или проволоки. Способы сборки арматурных элементов указаны в нормативном документе.

Контроль качества

Готовые изделия проходят приемочный контроль на основании испытаний на прочность, жесткость и трещиностойкость. Оцениваются внешний вид и толщина защитного слоя бетона. Изделия с дефектами, такими как обнажение стальных деталей или превышение допустимых отклонений по размеру, не принимаются.

Хранение и транспортировка

Каждая партия плит должна сопровождаться документом о качестве. Ребристые плиты ПСБ 1 (ГОСТ 9491-60) следует хранить на оборудованных складах в горизонтальном положении. Для защиты от деформации необходимо соблюдать следующие правила:

• Штабеля должны располагаться так, чтобы не мешать работе обслуживающего персонала и обеспечивать доступ к верхнему изделию;
• Между рядами конструкций устанавливать прокладки одинаковой толщины;
• Маркировочные надписи должны быть доступны для прочтения.

Погрузо-разгрузочные работы следует выполнять с использованием специального транспорта, оснащенного захватными приспособлениями. При транспортировке необходимо обеспечить надежное фиксирование плит, чтобы избежать смещения и повреждений.
