Ребристая плита ПСБ 3 (ГОСТ 9491-60)

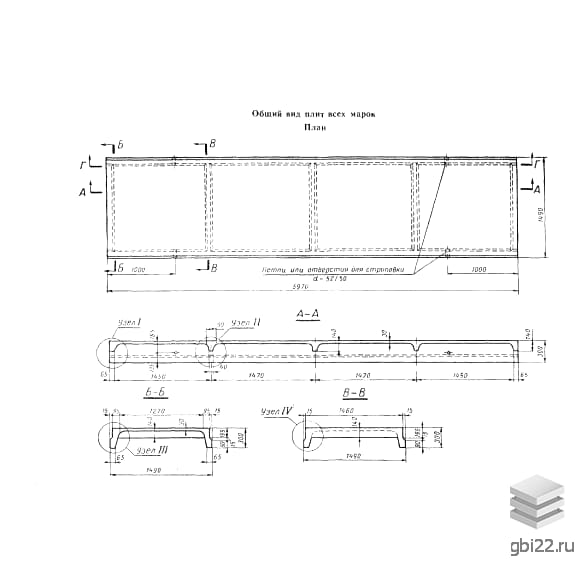

Ребристая плита ПСБ 3 (по стандарту ГОСТ 9491-60) представляет собой прочное железобетонное прямоугольное изделие с продольными ребрами, придающими конструкции П-образный профиль. В полке плиты, по специальному запросу, может быть предусмотрено отверстие для установки водосточной воронки. Основное назначение этих строительных элементов – создание перекрытий в производственных зданиях.

Маркировка изделия

Условное обозначение железобетонных плит состоит из буквенных и числовых индексов, которые содержат краткую информацию об изделии. Маркировка ПСБ 3 (ГОСТ 9491-60) расшифровывается следующим образом:

ПСБ – ребристая плита с армированными продольными ребрами, выполненными из высокопрочной проволоки;

3 – порядковый номер конструкции.

Основные характеристики

Длина: 5970 мм

Ширина: 1490 мм

Высота: 300 мм

Вес: 1420 кг

Марка бетона: М300

Применение

Плиты используются в объектах с несущими конструкциями (фермы, балки, стены и т.д.), расположенными с шагом 6 метров. Основной регламентирующий документ для изготовления ребристых плит – ГОСТ 9491-60.

Армирование и качество

В зависимости от типа армирования, для плит применяется бетон с маркой по прочности на сжатие М300 (стержневая арматура) или М300 (проволока). Эти материалы обладают хорошими показателями влагостойкости, морозостойкости и жесткости, что обеспечивает прочность и устойчивость к трещинам.

Процесс армирования ребристых плит является трудоемким. Полки армируются сварными сетками, поперечные ребра – плоскими каркасами, а продольные ребра – предварительно-напряженной арматурой из стержней или проволоки. Марки стали и способы сборки арматурных элементов указаны в нормативных документах.

Контроль качества

Готовые изделия проходят приемочный контроль на основе испытаний на прочность, жесткость и трещиностойкость. Оцениваются внешний вид и толщина защитного слоя бетона. Изделия с дефектами, такими как обнажение стальных деталей или превышение допустимых отклонений по размеру, не подлежат приемке.

Хранение и транспортировка

Каждая партия ребристых плит должна сопровождаться документом о качестве установленного образца. Плиты необходимо хранить на оборудованных складах и площадках, укладывая их в горизонтальном положении в штабеля. Для защиты плит от деформации следует соблюдать следующие правила:

• Штабеля должны располагаться так, чтобы не мешать работе обслуживающего персонала и обеспечивать доступ к верхнему изделию;
• Между рядами конструкций устанавливать прокладки одинаковой толщины;
• Маркировочные надписи должны быть доступны для прочтения.

Погрузо-разгрузочные работы следует выполнять с использованием специального транспорта, оснащенного захватными приспособлениями. При транспортировке плит необходимо обеспечить надежное фиксирование, чтобы избежать смещения и повреждений.
