Решётчатые плиты ПР 3: характеристики и применение

Решётчатые плиты ПР 3 – это прямоугольные конструкции с перфорацией. Их ключевая особенность – симметрично расположенные отверстия трапециевидной формы в два ряда. Углы плит скошены, а в зонах скосов предусмотрены монтажные петли, упрощающие установку и обеспечивающие прочное соединение при сварке с последующим омоноличиванием.

Маркировка изделий

Для удобства идентификации решётчатые плиты имеют специальную кодировку:

• ПР – тип конструкции (плита решётчатая);
• 3 – номер типоразмера.

Дополнительно на изделия могут наноситься:

• дата изготовления;
• масса;
• данные производителя;
• штамп ОТК.

Маркировка выполняется износостойкой краской, устойчивой к влаге и перепадам температур.

Область применения

Плиты ПР 3 используются для:

• укрепления береговых линий;
• обустройства набережных;
• защиты водоёмов от размыва.

Конструкции предотвращают осыпание грунта даже при длительном воздействии агрессивных сред.

Монтаж

Укладка осуществляется на подготовленное основание с последующей сваркой петель и герметизацией стыков бетонным раствором.

Технические требования

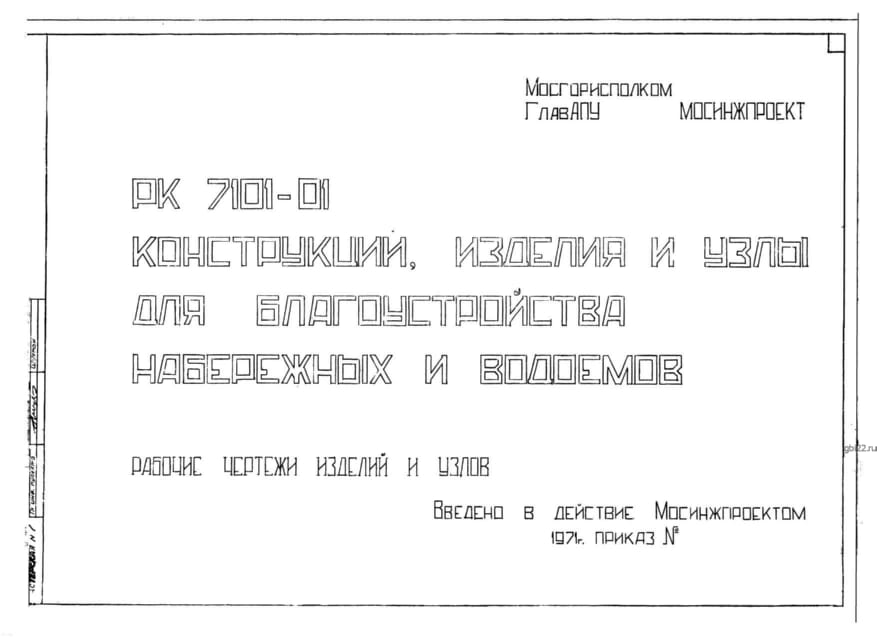

Производство решётчатых плит регламентируется Альбомом РК7101-01. Основные требования:

• использование гидротехнического бетона марки М300;
• морозостойкость – не ниже F150;
• водонепроницаемость – от W4;
• защитный слой бетона – минимум 20 мм.

Армирование

Для усиления конструкции применяются:

• арматурные сетки из стали АI (диаметр 4, 6 и 10 мм);
• петли из гладкой стали АI (10 мм).

Все металлические элементы имеют антикоррозионное покрытие.

Контроль качества

Перед отгрузкой изделия проходят испытания. Бракованная продукция отдельно складируется.

Транспортировка и хранение

При перевозке и складировании необходимо:

• использовать деревянные прокладки;
• исключать сброс и волочение плит;
• надёжно фиксировать груз.

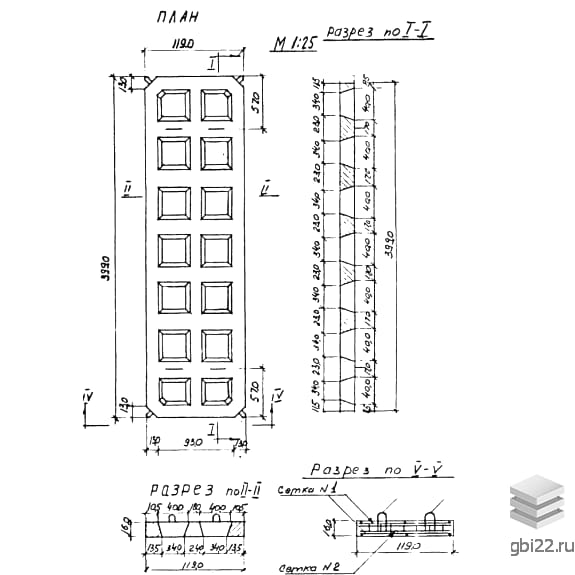

Габариты и вес

• Длина: 3990 мм
• Ширина: 1120 мм
• Высота: 160 мм
• Вес: 1130 кг
• Марка бетона: М300
